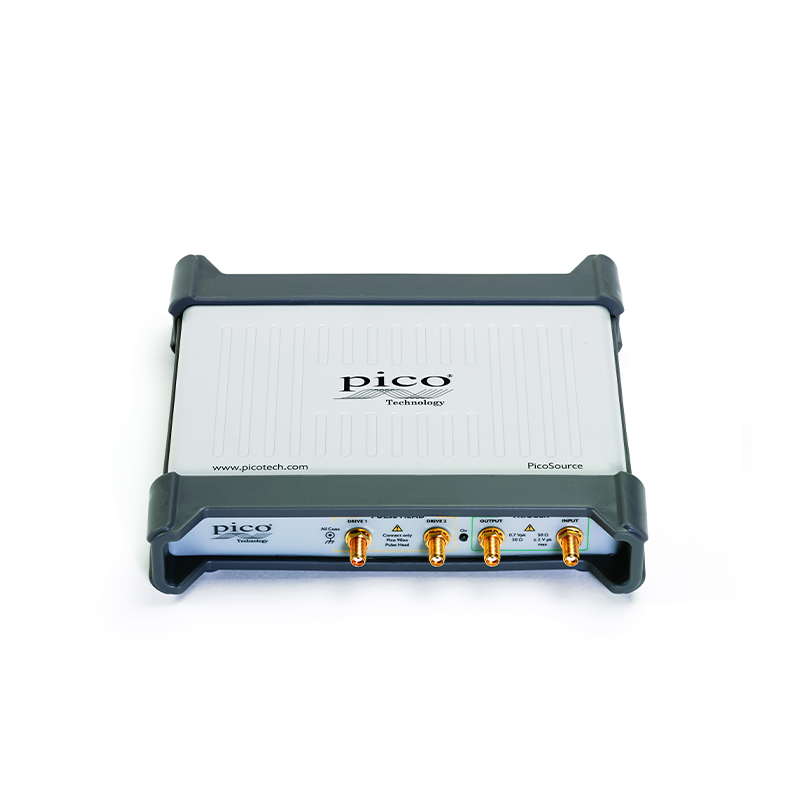

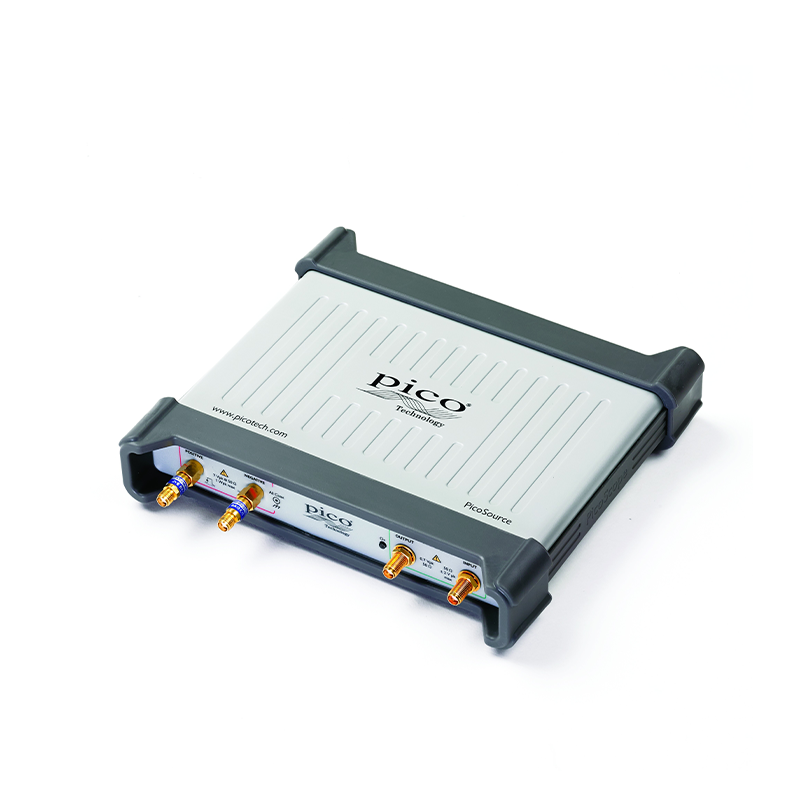

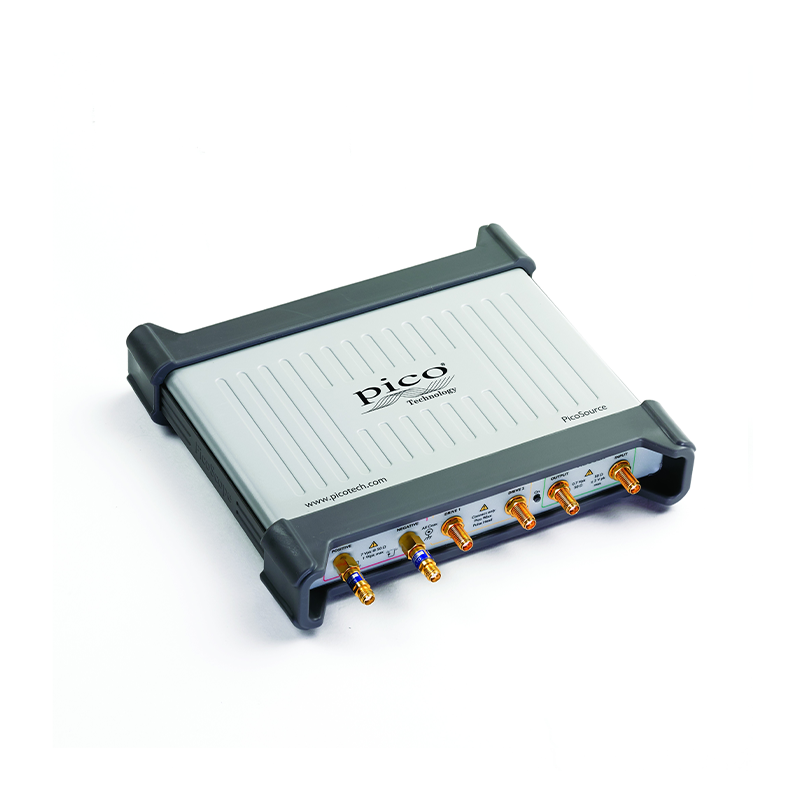

PicoSource PG900 系列

快速转换脉冲可以在单个瞬间刺激具有广谱信号的传输路径，设备或网络。这种脉冲对于我们需要进行的许多高速宽带测量非常有用; 例如，在时域反射计，半导体测试，千兆互连和端口测试以及雷达中。 差分高速数据尤其在我们的数字，计算，互连和电信系统中面临着测量挑战。令人惊讶的是，到目前为止，很难找到具有成本效益的快速转换差分脉冲发生器！
立即购买

差分皮秒脉冲发生器

PG911 和 PG914

  • 集成 50 Ω SMA（f） 步进恢复二极管输出

  • < 60 ps 转换时间

  • 双 2.5 至 6 V 可变幅度输出

  • ±1 ns，步长为 1 ps，定时偏移校正

  • 200 ns 至 4 μs 脉冲宽度

  • 1 μs 至 1 s 内部时钟周期

  • 相对于外部触发的 3 ps RMS 抖动<

  • 步进恢复二极管输出包括 –20 dB 10 GHz SMA（m-f） 衰减器

PG912 和 PG914

  • 外部 50 Ω N（m） 正负隧道二极管脉冲头

  • < 40 ps 转换时间

  • 双> 200 mV 固定幅度输出

  • ±200 ps，步长为 1 ps，定时偏移校正

  • 系列间 N（f） – 隧道二极管脉冲头附带 SMA（m） 适配器

快速转换脉冲可以在瞬间用宽频谱信号激励传输路径、设备或网络。这样的脉冲对于我们需要进行的许多高速宽带测量非常有用;例如，在时域反射测量、半导体测试、千兆位互连和端口测试以及雷达中。

差分高速数据尤其主导着我们的数字、计算、互连和电信系统的测量挑战。令人惊讶的是，高性价比的快速转换差分脉冲发生器非常难找......直到现在！

典型应用包括：

  • TDR/TDT 网络和匹配分析

  • 频谱和平坦度测量

  • 定时、抖动和串扰测定

PG900 脉冲发生器可与 PicoScope 9300 20 GHz 采样示波器在许多应用中配合使用。
