令人难以置信的 PicoVNA：低成本、高性能

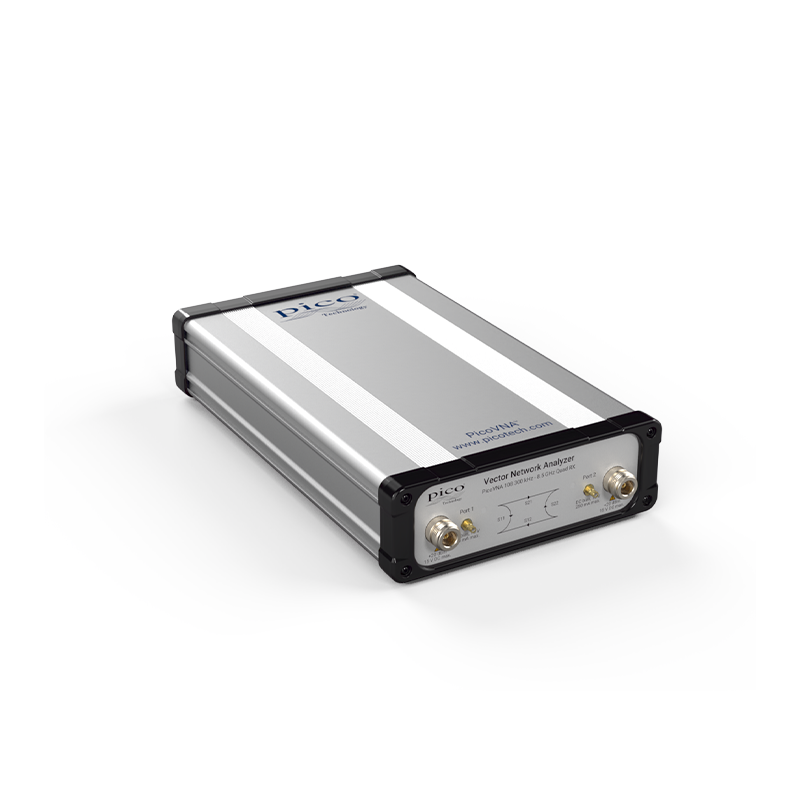

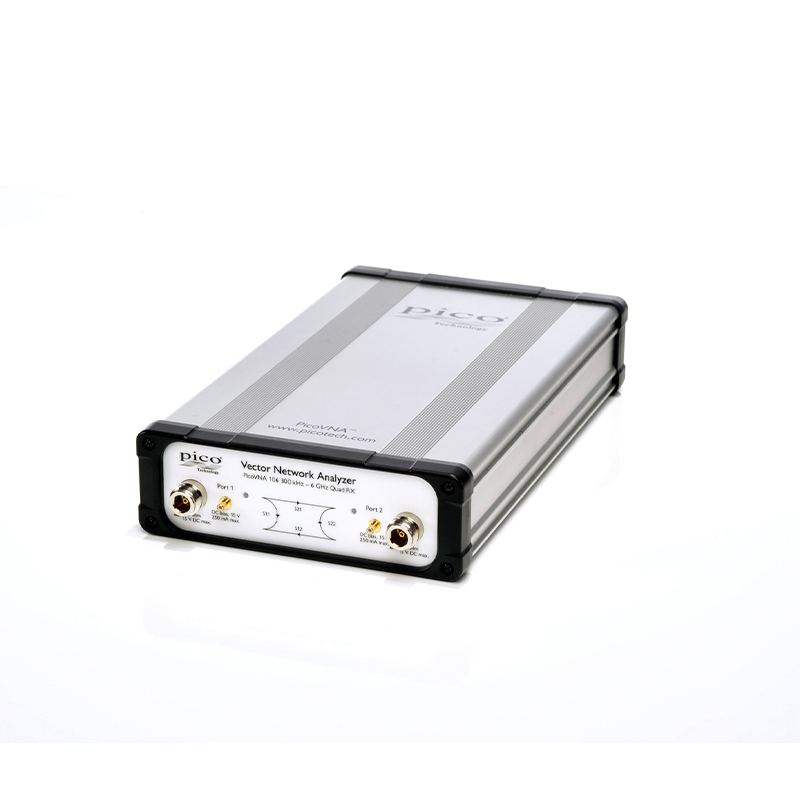

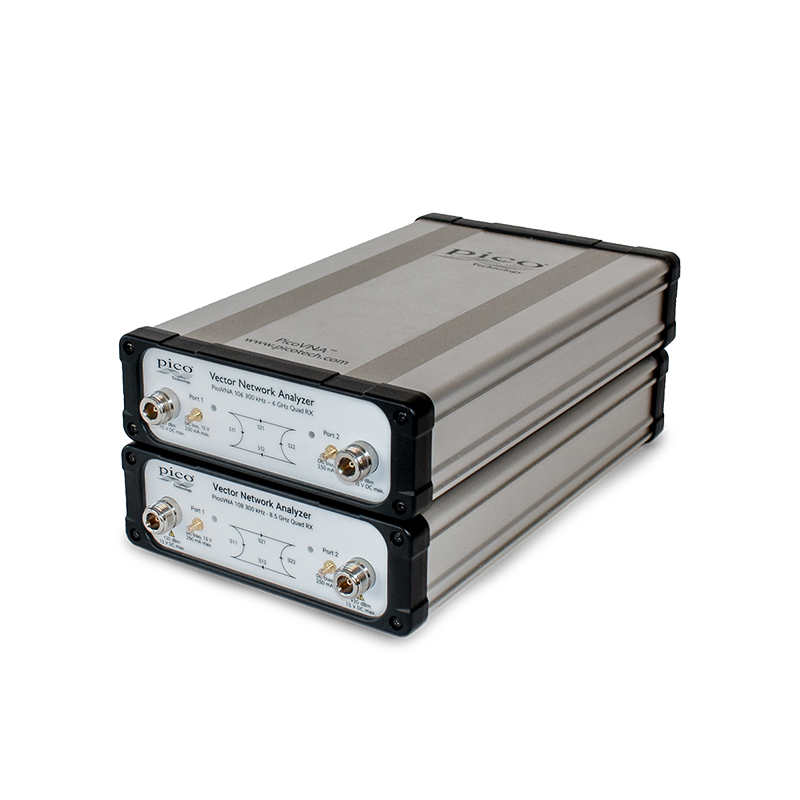

PicoVNA 106 和 PicoVNA 108 是低成本、小尺寸、USB 控制的矢量网络分析仪，可提供高达 8.5 GHz 的带宽，其性能远超其重量。

准确：凭借高达 124 dB 的动态范围和在最大分辨率带宽下仅为 0.005 dB 的 RMS 迹线噪声，您知道您正在录制的内容是您正在测量的设备的真实反映。

快：每秒能够进行多达 5500 次双端口 S 参数测量；也就是说，创建一个 201 点双端口.s2p文件所需的时间不到30毫秒。

实惠：校准套件不仅物超所值，而且价格实惠且易于维修，从而保持较低的总拥有成本。

可靠：quad-RX 架构最大限度地减少了不可纠正的错误和延迟。

简单：使用 E-Cal 套件进行自动校准，使其更容易、更快速地启动和运行。

PicoVNA 5 软件

新的 PicoVNA 5 软件使测量变得简单。直观的控件允许您根据需要完全自定义视口。添加频域和时域测量的组合，跨迹线对标记进行分组，并完全按照您的需要配置读数。

由于 PicoVNA 是 USB 控制的，因此可以轻松地将数据保存到您的驱动器中 — 以多种不同的格式 — 包括 .csv 和 .s2p — 与其他软件一起使用或与您的团队共享。

对于那些想要远程控制 PicoVNA 或想要运行自动化测试的用户，PicoSDK 也可用于 PicoVNA。可以通过 API 调用或标准 SCPI 命令进行控制，并且可以同时控制多台仪器。

SDK 可与 Labview、MATLAB、Python 和 C/C++/C# 配合使用。如您所料，有许多示例可以帮助您开始使用 Pico GitHub。

简单、快速的校准

校准 VNA 可能是一个耗时且容易出错的过程，特别是对于微波测量的新手而言。使用自动化的 Pico E-Cal 可以减少错误和不确定性，并通过加快校准过程来提高生产率，同时提高校准结果的质量。

还提供手动 SOLT 校准套件，包括公头和母头型号以及标准 （SMA） 或高级 （3.5 mm） 连接器，Pico VNA 5 软件将指导您完成整个过程，以最大限度地减少错误。

所有 Pico 校准套件和检查标准液，无论是自动还是手动，都使用更精确的 TRL（穿透、线、反射）校准类型进行单独表征。该试剂盒随附 S 参数数据，允许您在校准仪器时将高质量的表征传输到仪器上。这种表征过程降低了校准套件的制造成本，而不会影响校准质量;事实上，正确的端口匹配是源端口和负载端口上的典型值均为 46 dB。

PicoVNA 支持多种校准方法，包括 8 项和 12 项校准、未知校准以及 TRL 和 TRM（直通、反射、线路/匹配）。TRL 和 TRM 校准用于测量安装在基板上的 DUT，因此非常适合已经安装在 PCB 上的网络。

非常适合教育

PicoVNA 在设计时充分考虑了专业用户的需求，但这并不意味着它们不适合没有经验的业余爱好者或学生。

对于教育工作者来说，网络计量培训套件提供了一个理想的平台，涵盖了 RF 测量的所有基础知识。完整套件中包括一个 PCB，其中包含许多不同测试电路，以及一个基本校准套件、N 到 SMA 适配器、SMA m-m 和 f-f 适配器、SMA 测试引线、一个皮秒扳手和一个包含 PicoVNA 软件（也可下载）的记忆棒，以及与套件一起使用的推荐软件设置。

记忆棒上还包括全面的说明，演示了各种可能的测量，为任何 RF 培训课程或自学提供了一个很好的起点。

PCB 本身有十多种不同的电路。电路板的一端是基于馈线的 SOLT （short， open， load， through），用于不同的校准方法。还有一个 25 Ω不匹配的 Beatty 线、低通和带通巴特沃斯滤波器、一个衰减器、一个 6 dB 功率分配器以及用于添加您自己的 0603 组件进行测试的空间。电路板上的最后一件是 6 GHz 宽带放大器（需要外部 +5 V DC 电源，不提供）。

与 PicoVNA 配合使用，它介绍了 VNA 测量和高频设计。一旦掌握了基础知识，它还允许演示更复杂的主题，例如 P1dB 和 AM 到 PM 的转换。

为了更进一步，笔克与 Cadence AWR Microwave Office 合作。网络计量培训套件的 PCB 文件可以导入到 Microwave Office，以便您可以比较仿真和实际测量。更棒的是，Pico 的 Cadence AWR DE Interface 向导允许您导入 VNA 测量以增强您的仿真。
