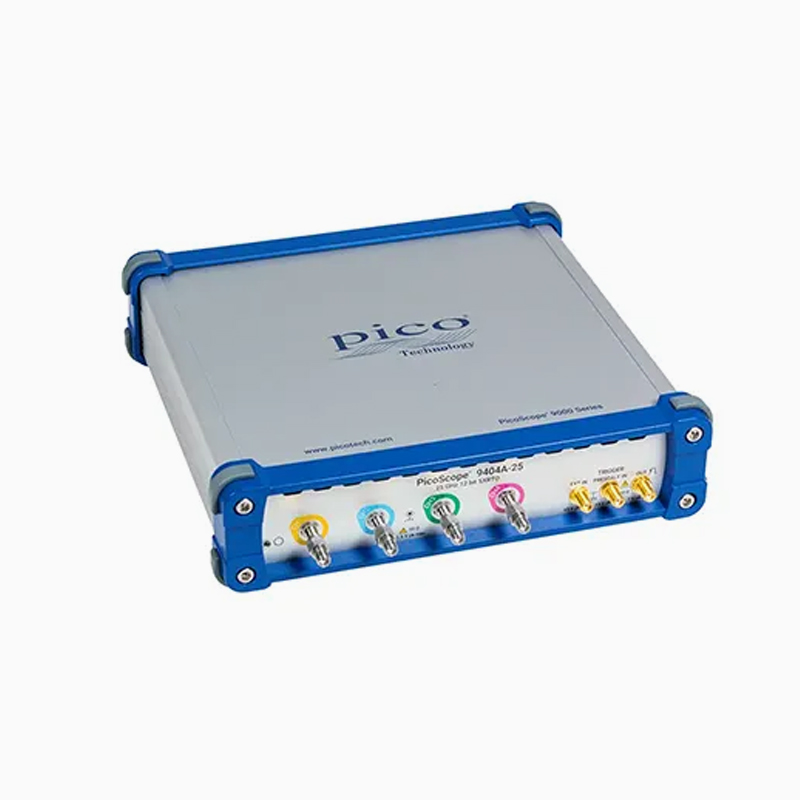

PicoScope 9400A 系列
PicoScope 9400A 系列将采样示波器的巨大模拟带宽与实时示波器的触发架构相结合，创造了一种全新的示波器类型 - 采样器扩展实时示波器 （SXRTO）。
功能丰富
PicoScope 9400A 系列随机等效时间采样架构非常适合测量具有重复信号或时钟流的高速接口，例如千兆位数字系统。与传统的采样示波器不同，SXRTO 可以捕获触发事件本身及其之前的波形。PicoScope 9400A 系列具有四个通道，对于验证电子和电信系统设计中的信号完整性 （SI） 非常有价值。
考虑到这些应用程序，免费的 PicoSample 4 软件包含有用的测量和功能。轻松绘制眼图，并使用 200 多个内置模板之一进行分析（或创建自己的模板），并快速设置 RZ、NRZ 或 PAM4 物理层的测量。然后，绘制数据中的趋势，例如脉冲宽度或周期随时间的变化。添加可选的 Clock and Data Recovery 模块，完全按照收发器的显示方式解锁测量，并触发下游仪器。
PicoScope 9400A 系列示波器的控制也可以自动进行，包括使用 ActiveX 控件通过 USB 或 LAN。
快速设置，实现快速信号
与传统的采样示波器不同，SXRTO 可以直接从输入信号触发。对于高达 6 GHz 的测量，您不再需要使用外部触发源进行复杂的设置;只需插入信号即可开始测量。对于高达 20 GHz 的更高带宽信号，请使用分路器将信号馈送到外部触发器。利用高达 5 TS/s 的有效采样率和高达 33 GHz 的模拟带宽，而无需传统采样示波器的额外复杂性。
可选的时钟和数据恢复模块可以重新创建高达 11.3 Gb/s 的时钟和数据信号 - 非常适合触发同一系统中的其他仪器。
与许多实时示波器不同，PicoScope 9400A 系列中的型号无论启用多少个通道，都可以在整个带宽内保持其 12 位分辨率。
什么是 PicoScope SXRTO？
实时示波器 （RTO） - 捕获任何信号
实时示波器具有自由运行的 ADC。RTO 使用数字触发器来记录信号何时超过阈值，从而及时对齐信号。RTO 依赖于过采样 - 采样率必须远高于最大信号频率。为了生成准确的信号视图，许多示波器将以其最大输入带宽的 3 倍甚至 5 倍进行采样。
采样示波器 - 查看远超奈奎斯特的重复信号
采样示波器依赖于重复的信号。它们每个触发事件只捕获一个样本，并且该样本至少在触发事件本身之后 40 ns。然后，来自多个触发事件的单个样本被重新组合，以构建整个信号的图片。
采样示波器不能直接在信号本身上触发，而是需要来自外部源的单独触发信号。采样示波器依靠精确触发来叠加重复信号，因此即使采样率明显低于信号频率，它们也可以显示整个信号的准确版本。
Sampler-Extended 实时示波器结合了这两种方法
PicoScope SXRTO 在输入信号上触发，就像 RTO 一样。它通过叠加连续捕获来构建信号的完整图像，就像顺序采样示波器一样。但是，SXRTO 的采样与输入信号不同步，因此捕获实际上是随机的。SXRTO 使用自由运行的 ADC 和抖动优于 1.5 ps（比典型 RTO 的数字触发更准确）的触发，可以实现与传统采样示波器竞争的带宽，但能够在触发点之前和之后立即存储数据。
PicoScope 9400A 系列的主要特性
硬件特性
PicoScope 9400A 系列提供高达 33 GHz 的带宽，以及以下关键规格：
捕获步进转换低至 14 ps，脉冲宽低至 22 ps。
使用随机采样时，5 TS/s 的最大采样率相当于 0.2 ps 的时序分辨率。
多个触发选项包括直接触发信号或外部触发信号，最高 20 GHz（取决于型号），触发抖动低至 1.2 ps + 0.1 ppm RMS（典型值）。
12 位垂直分辨率，具有 ±1 V/±800 mV 的宽输入范围（取决于型号）。
软件功能
同时，与触摸屏兼容的 PicoSample 4 软件具有简化设计和测试的功能：
针对常见协议（包括 SONET/SDH、光纤通道和 USB）的 200 多项模板测试。
提供 70 多种时间、频率和直方图自动测量，130 多种眼图测量参数，以及 50 多种内置数学函数。
具有多个独立缩放区域的可配置显示屏让您能够查看数据中的每个细节 - 充分利用高分辨率 PC 显示器，而不受内置屏幕的限制。
PicoSample 4 中的每个功能都包含在价格中 - 没有额外的隐藏费用。
PicoSample 4 可以在演示模式下运行：亲自尝试一下，看看它如何加速您的工作流程。
PicoScope 9400A 输入、输出和指示器

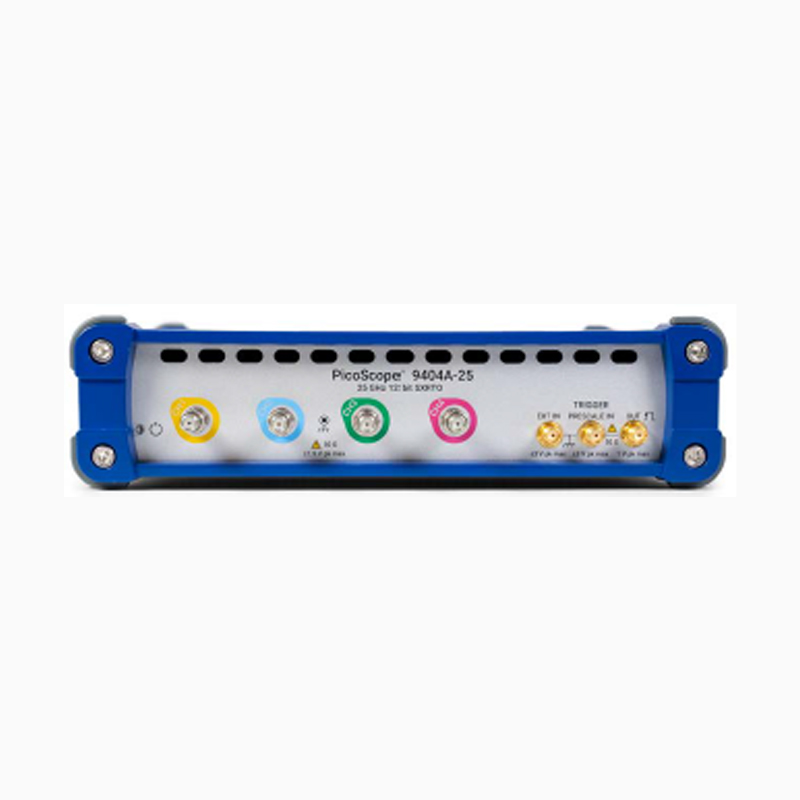

- 前面板

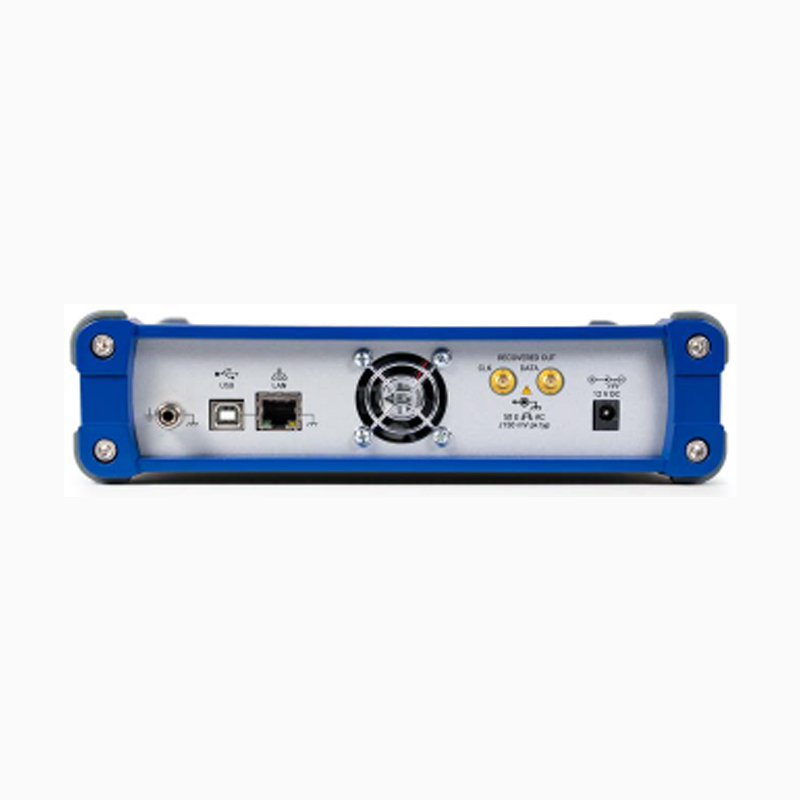

- 后面板
示波器的前面板将功率指示器、四个高带宽 50 Ω 通道输入以及触发输入和输出集成在一起。
电源/状态/触发器 LED 在正常作下为绿色，但也用于指示连接进度和触发器。您可以启用四个输入通道中的任意数量的通道，而不会影响采样率;只有捕获内存 （250 kS） 在使能的通道之间共享。
外部直接触发输入支持高达 6 GHz，并位于预分频触发输入旁边（25 GHz 和 33 GHz 型号高达 20 GHz）。触发输出连接可用于将外部设备与 PicoScope 9400A 的上升沿、下降沿和释抑触发器末端同步。
USB 2.0 端口将示波器连接到 PC。如果未找到 USB 主机，示波器将尝试通过 LAN 端口连接。但是，最初必须通过连接到 USB 端口来提供 LAN 设置。配置完成后，如果未连接 USB 主机，示波器将使用 LAN 端口。通过 LAN 连接，PicoSample 4 软件可以寻址多达 8 个 PicoScope 9400 单元。
从当前选择的 trigger source 和 built-in clock recovery module 恢复的 clock and data 是可选功能。
使用 SXRTO 测量快速脉冲
一位研究人员联系了 Pico，希望测量上升时间小于 50 ps、脉冲宽度小于 200 ps 的快速激光脉冲。SXRTO 向他们展示了他们需要看到的确切内容。
为了测量激光器的输出，它通过光电适配器连接到 PicoScope 9400A 系列示波器。由于示波器可以直接从信号输入触发，因此激光脉冲的间距可能不相等，但可以在触发点之前和之后被完整捕获。
PicoScope 9404A 系列的上升时间低至 11 ps - 客户可以确信屏幕上显示的脉冲是激光脉冲的准确表示，并且受测量设置的影响最小。PicoScope 9400A-33 还可以捕获低至 22 ps 的脉冲，因此可以准确测量更短的脉冲。
激光器脉冲响应中的每个细节都很容易看到，因为垂直分辨率为 12 位，即使在最高频率下也是如此。一些实时示波器会限制它们在较高频率下的分辨率。这可能是由于模数硬件的限制或数据带宽限制。由于 PicoScope 9400A 系列使用随机等效时间采样将带宽推高到远远超过奈奎斯特频率，因此时基和活动通道的数量都不会限制分辨率。
为什么要选择 SXRTO？
数字系统设计
凭借 200 多个涵盖 XAUI、InfiniBand 和以太网等协议的内置掩码，以及强大的自定义掩码创建器，您可以确保系统设计从一开始就正确无误。
时序和相位分析
可靠地定位时序误差源：PicoScope 9400A 的触发抖动小于 1.5 ps + 0.1 ppm RMS。然后使用可自定义的直方图来精确描述系统性能。
电信和雷达测试
检查高达 33 GHz 的射频系统的信号、脉冲和脉冲完整性。对 PAM4、RZ 和 NRZ 链路进行即时自动测量，并在昂贵的一致性测试之前确信您的系统符合标准。
服务和制造
SXRTO 的设置比顺序采样示波器更快、更简单，非常适合服务环境。保存和调用常见测试的设置文件，减少维修设备所需的时间。
时钟和数据恢复
时钟和数据恢复 （CDR） PicoScope 9400A 系列示波器的出厂预装可选触发功能提供。
高速串行数据通常不附带单独的 clock 信号，因为两条路径之间累积的时序偏移和抖动会妨碍准确解码。相反， receiver 将在解码期间使用这个本地生成的版本从 incoming data stream 中恢复 clock 。
可选的 CDR 选项允许您的 PicoScope 9400A 系列示波器从数据流生成本地时钟。使用基于 PLL 的技术，local clock 与 encoded 信号保持同相。恢复的时钟可用于触发示波器，通过准确记录接收器“看到”的内容，提供终极的眼图测量和信号质量表征。
此外，恢复的 clock 和 data stream 可以使用安装在后面板上的两个 SMA 连接器输出，从而允许一个 clock recovery module 在同一设置中触发多个测试设备。
CDR 模块可以触发高达 5、8 或 11.3 Gb/s（6、16 或 25/33 GHz 型号）的信号。
包装内容
| 描述 | 数量 |
| PicoScope 9400A 系列采样器扩展实时示波器 （SXRTO） | 1 |
| 快速入门指南 | 1 |
| 12 V电源，IEC 插口 | 1 |
| 本地化的 IEC 电源引线（美国、英国、澳大利亚、欧盟） | 4 |
| USB 电缆，1.8m | 1 |
| PicoWrench N / SMA / PC3.5 / K 组合扳手 | 1 |
| 连接器保护装置 SMA：-06 和 -16 型号 2.92 mm （K）：-25 和 -33 型号 | 4 |
| LAN 电缆，1m | 1 |
| 收纳/手提箱 | 1 |
