PicoScope 6000E 系列
PicoScope 6000E 系列：自信地采集、控制和传输
利用一流的带宽、采样率和内存深度。

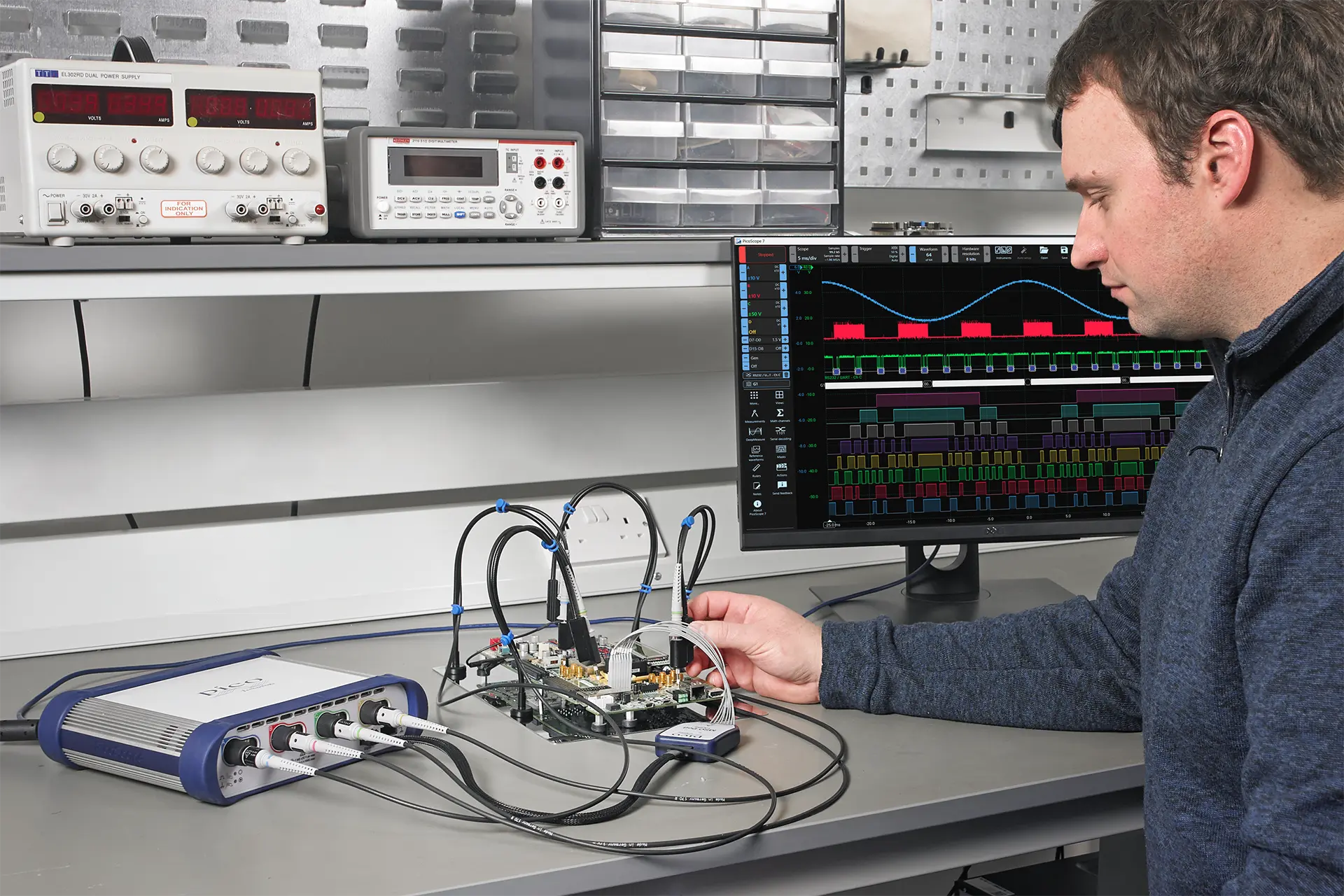

功能、便携性和性能
PicoScope 6000E 系列示波器与任何传统示波器一样强大，具有体积小、可轻松放在桌面上的优势。6000E 系列具有带宽高达 3 GHz 的示波器、分辨率高达 12 位的 FlexRes® 型号（启用分辨率增强后高达 16 位）以及高达 4 GS 的内存 - 是同类产品中标配的最深的内存。PicoScope 6000E 系列具有多达 8 个模拟通道和 16 个数字通道以及能够产生高达 50 MHz 信号的任意波形发生器，可以胜任任何任务。
超深存储器与标配的 40 个串行解码器相结合，打造出一款擅长调试和监控数字系统的示波器。同时，精心的模拟设计创造了一个具有 60 dB SFDR、出色脉冲响应和最小串扰的前端。
所有这些功能都可以通过免费的 PicoScope 软件访问，并提供定期更新、终身技术支持，并且没有隐藏费用。
不折不扣的灵活性

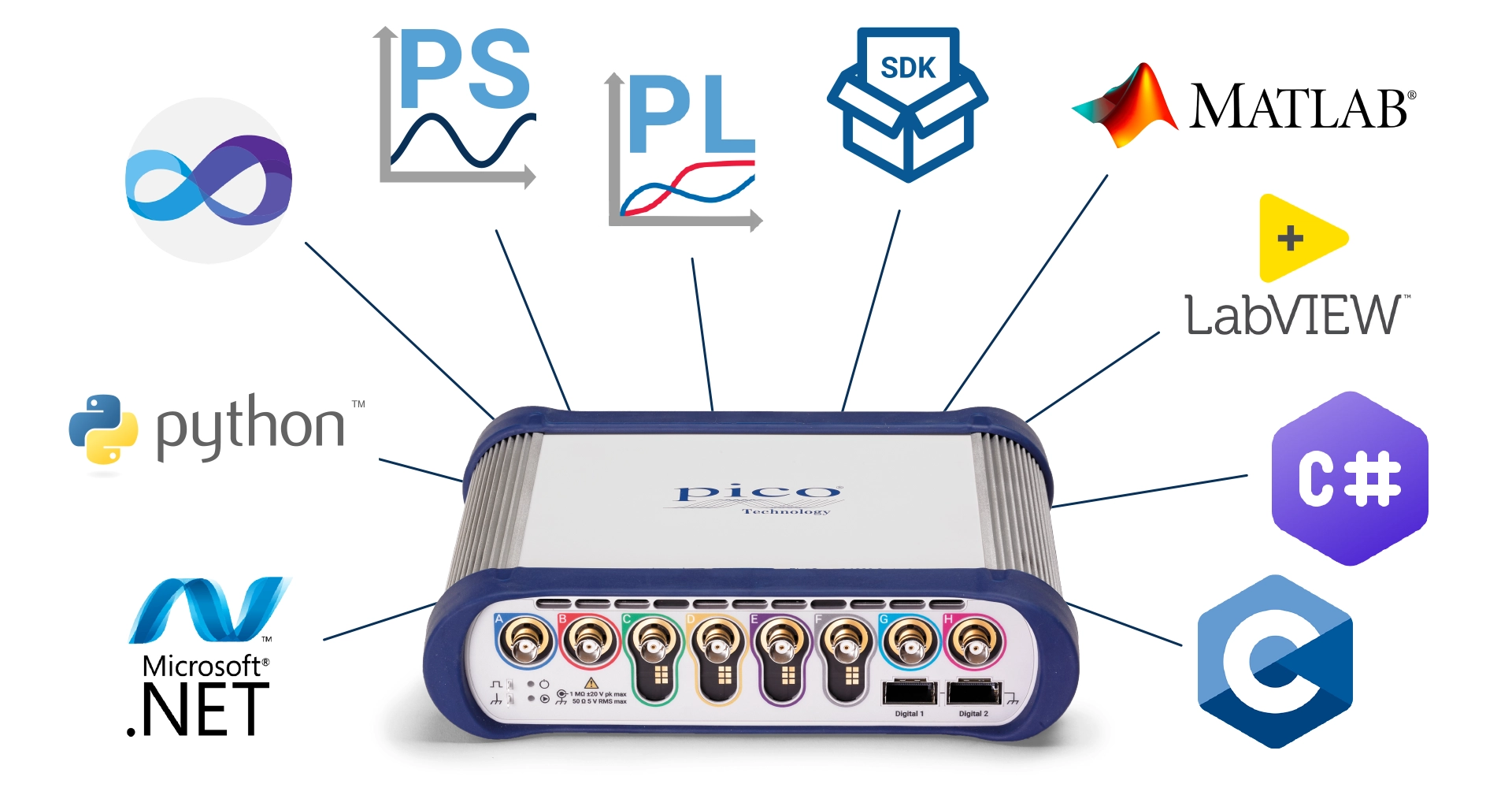

PicoScope 6000E 系列可与 PicoScope 7、PicoSDK® 或 PicoLog 6 配合使用。将模板、高级数字触发器、自动测量和作与缓冲区中存储的多达 40 000 个波形相结合，以发现长时间测试期间罕见的定时误差、毛刺和丢失，无需编码。或者，使用 PicoSDK 从头开始创建您自己的应用程序。

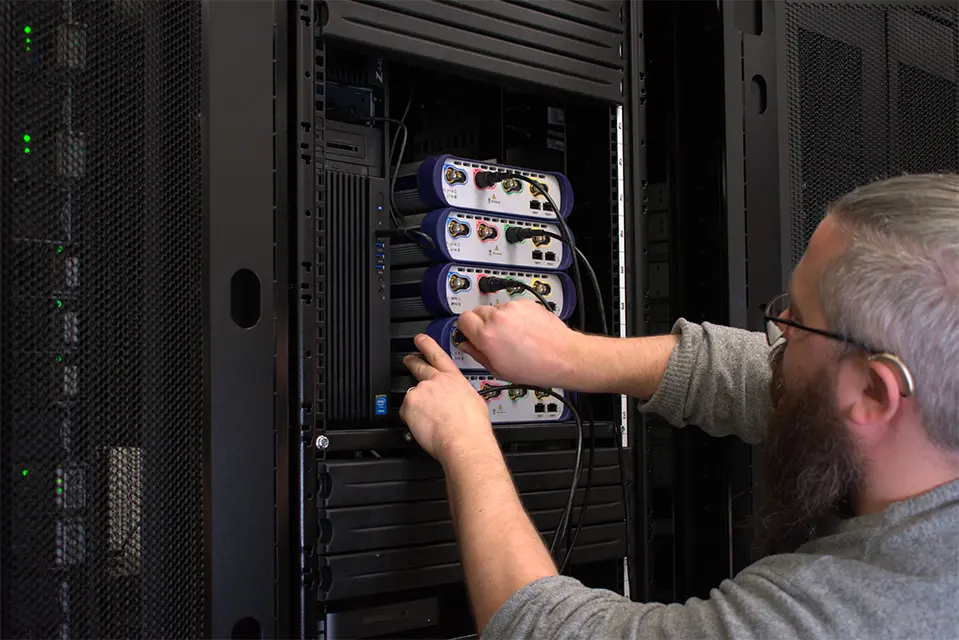

与传统的 SCPI 接口不同，我们基于 C 语言的 DLL 可以访问硬件的每个部分，并且每秒可以流式传输多达 3.12 亿个样本。将 PicoScope 6000E 系列示波器集成到您的设置中，并使用高级触发器和精确（单样本分辨率）触发时间戳来监控系统性能，而不会出现误报或漏报。
PicoScope 6000E 的超深内存在设备上进行管理，具有下采样和数据聚合等功能，以减少延迟，同时在需要更详细分析时保留原始捕获数据。

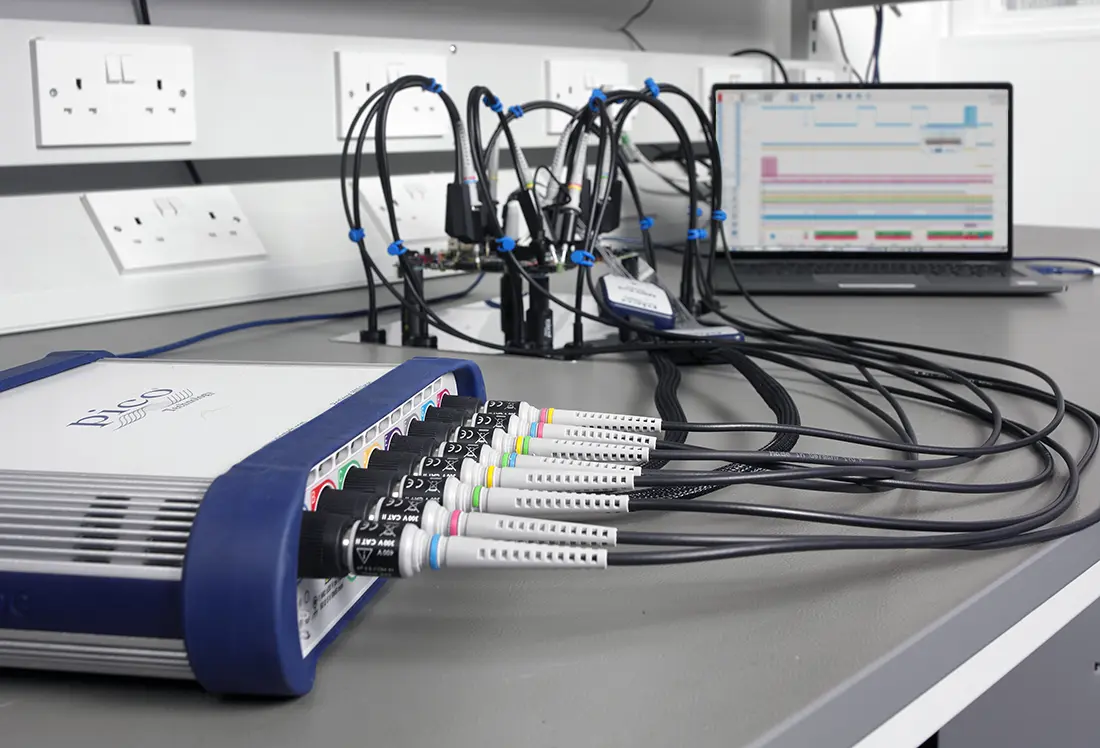

满足所有需求的范围
功能齐全的示波器

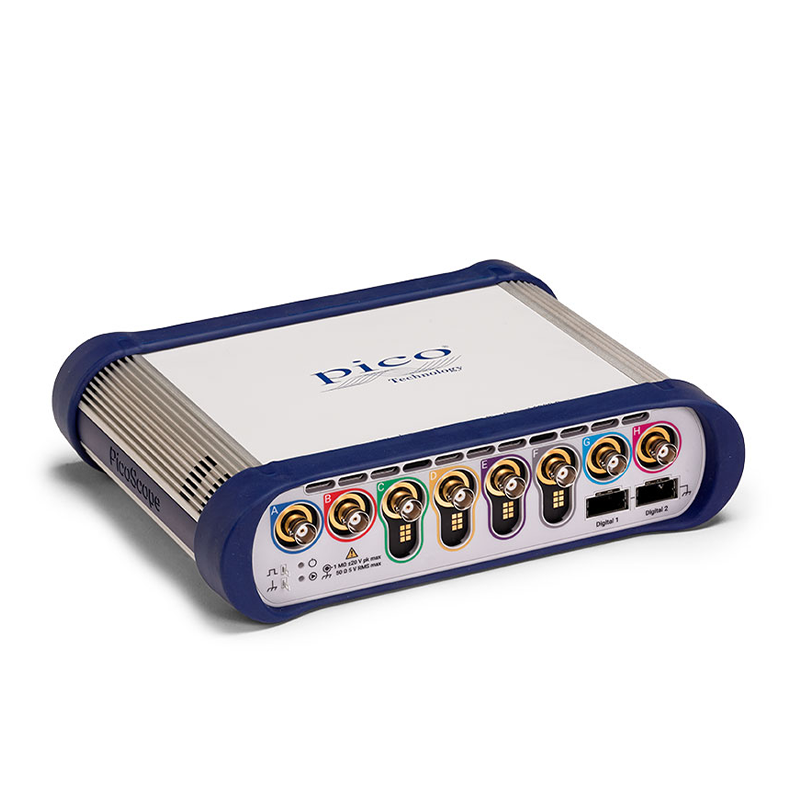

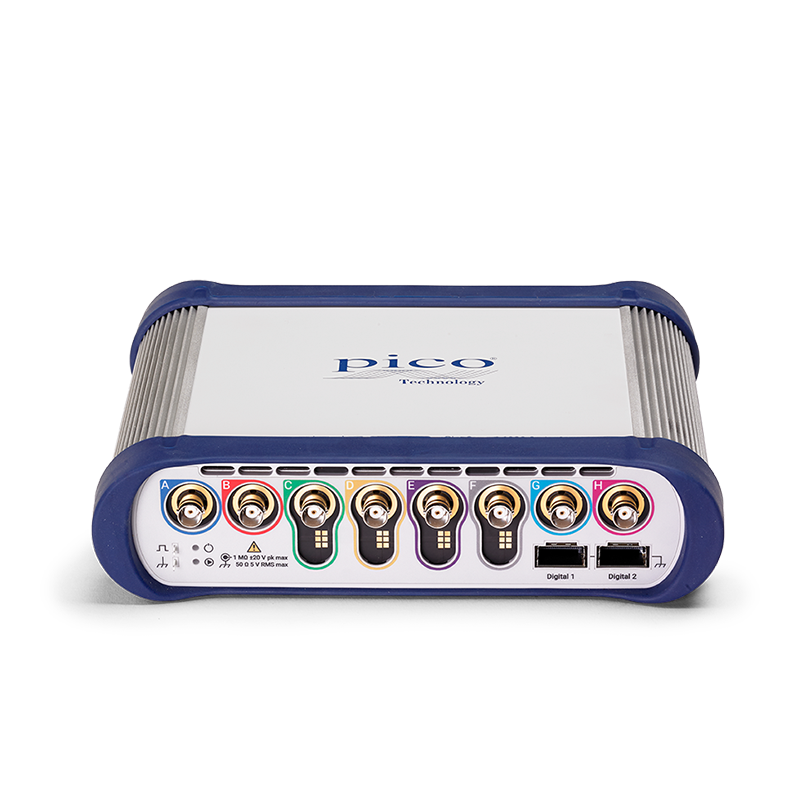

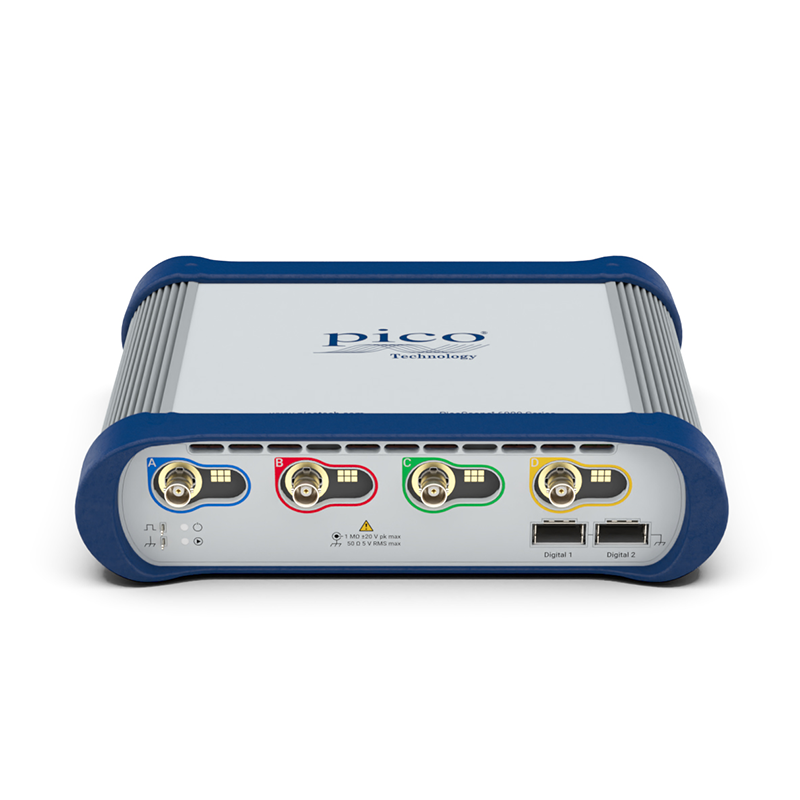

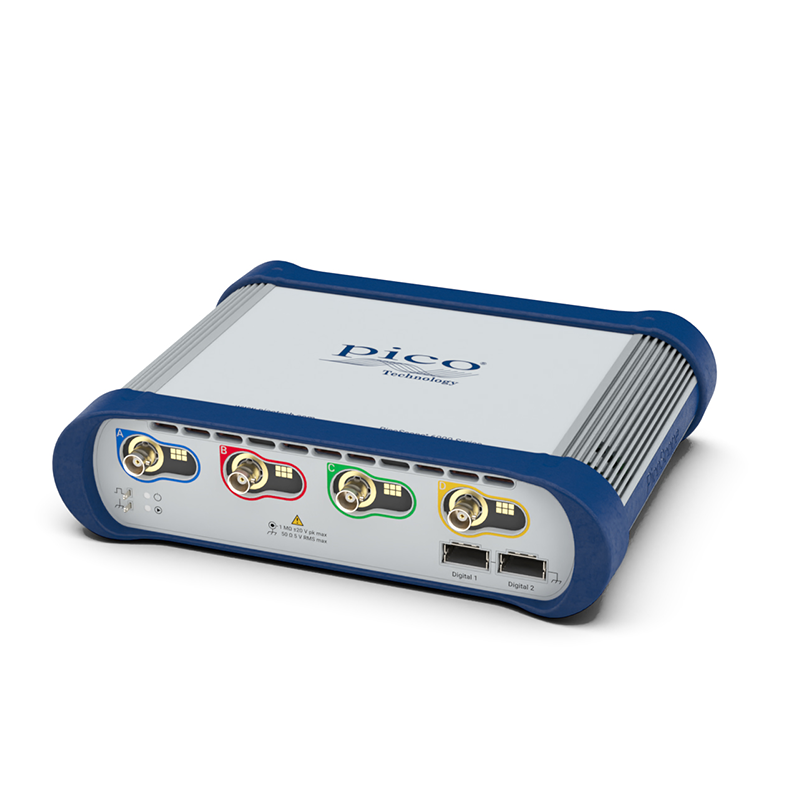

PicoScope 6000E 系列包含各种示波器，可满足各种需求。该系列从具有 1 或 2 GS 深存储器的超值 8 位 300 MHz 示波器开始，扩展到具有高达 1 GHz 带宽和 4 GS 超深存储器的 10/12 位 FlexRes® 示波器，有八个通道型号，最高可达 500 MHz。所有高达 1 GHz 的 6000E 系列示波器均具有 10 mV 至 20 V 的输入范围、AC/DC 耦合和 50 Ω/1 MΩ 阻抗。
或最大化速度
PicoScope 6428E-D 是标准 PicoScope 6000E 系列的更高速度版本。通过将输入阻抗限制为仅 50 Ω，并减小可用的输入电压范围，将 3 GHz 示波器的成本降至最低。PicoScope 6428E-D 允许您只为所需内容付费，非常适合集成到 OEM 应用中。

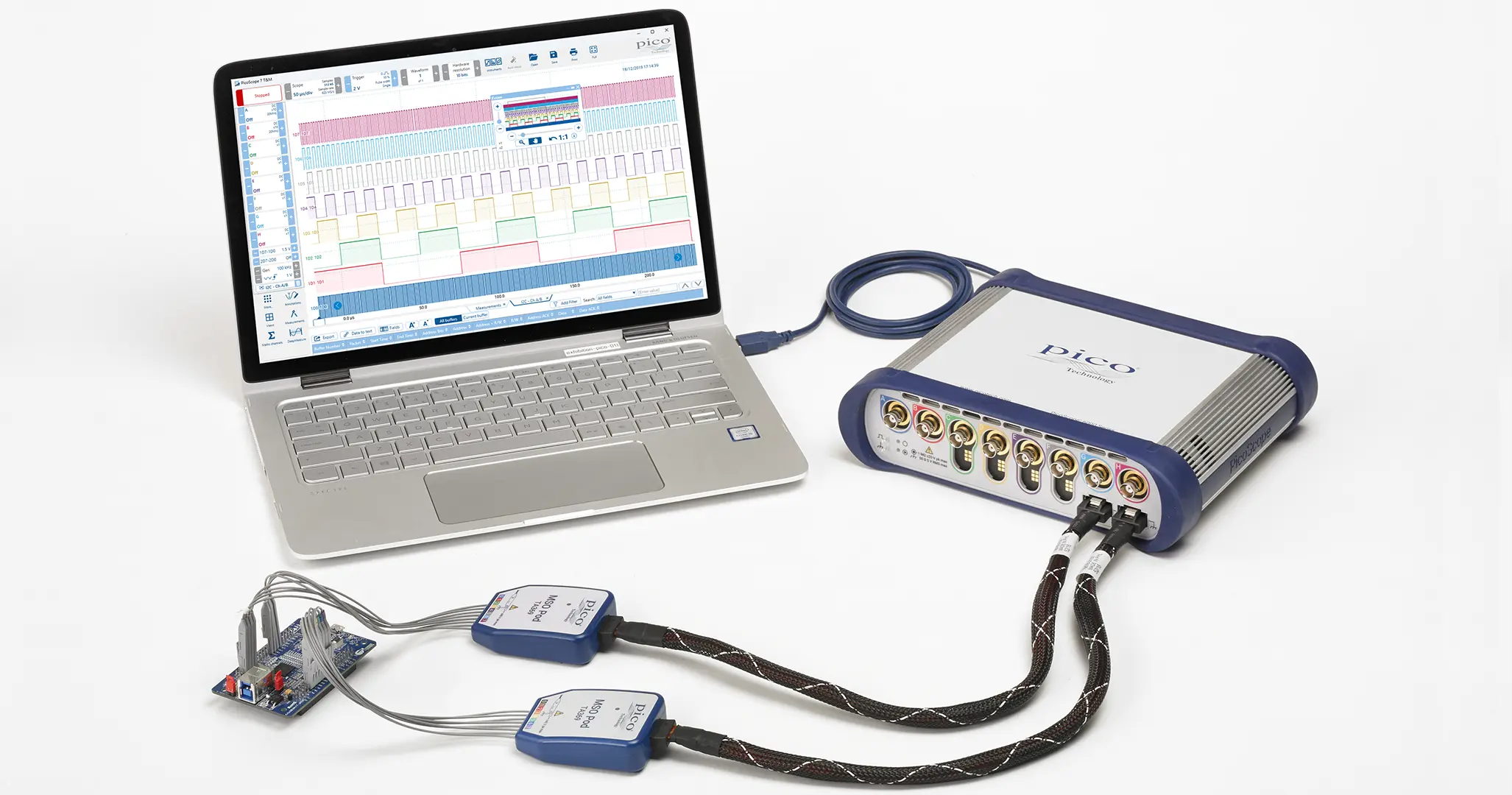

卓越的混合信号性能
所有 PicoScope 6000E 系列示波器都有两个数字端口，用于连接到 TA369 MSO pod。每个 Pod 都有 8 个数字输入，能够实现 5 GS/s 的作和 1 Gb/s 的带宽（相当于仅 1 ns 的最小可检测脉冲宽度）。紧凑的飞线可轻松连接到 0.1“ 间距连接器，DUT 的负载最小 - 由于采用高质量的微型同轴飞线，输入电容仅为 3.5 pF。外部 MSO 吊舱为探头定位提供了灵活性，而不会影响性能或稳健性。

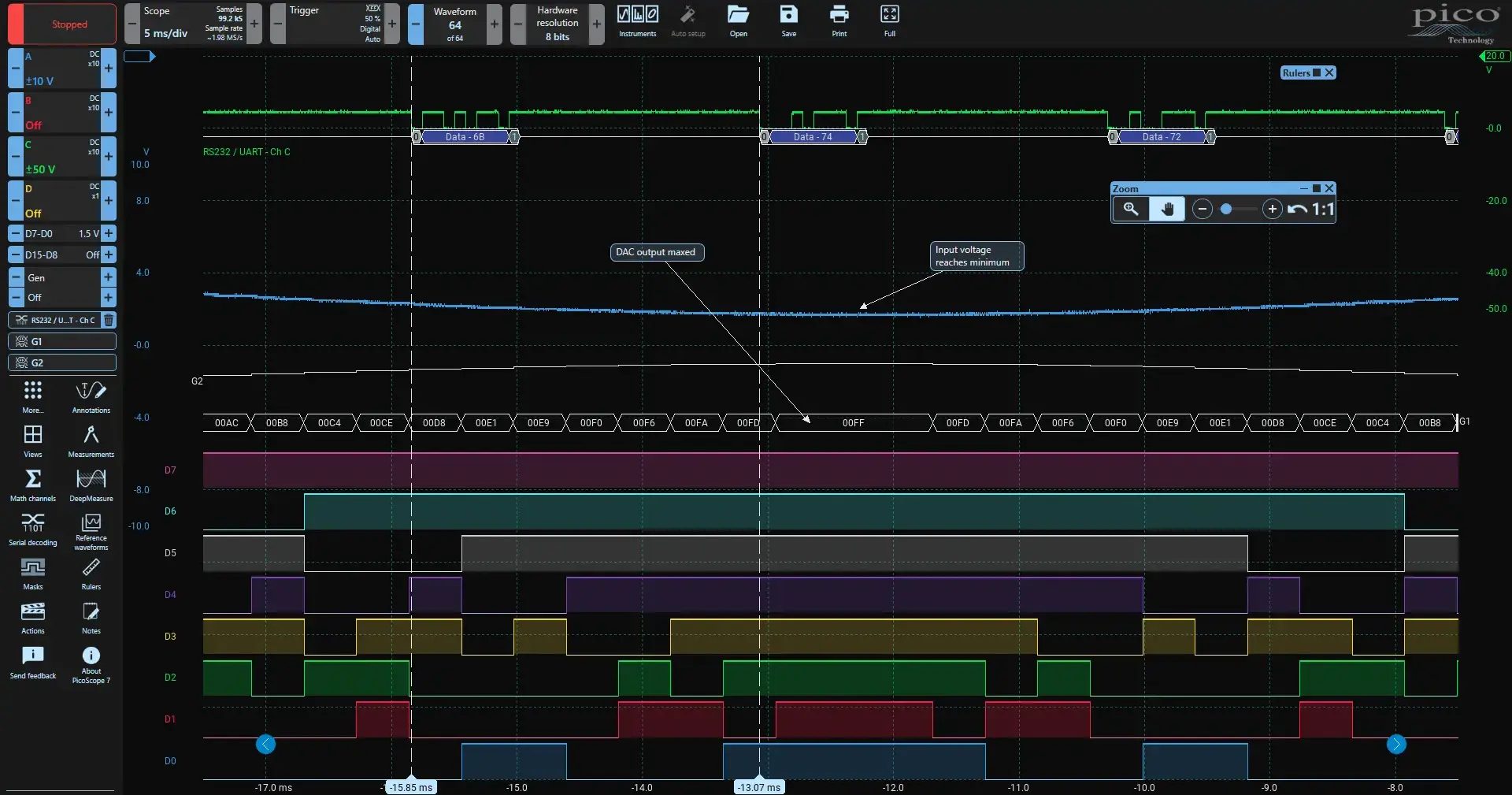

数字通道可以分组并在屏幕上显示为总线（值以二进制、十六进制、十进制或有符号十进制显示）。或者，它们可以显示、组合为单个级别 - 非常适合 DAC 测试。
数字通道与模拟通道一样，可与 PicoScope 7 中提供的各种高级触发器配合使用。数字触发器允许您定义一组电平和转换组合，以便您可以准确捕获所需的条件，而不会出现任何误报。当与 6000E 的深内存相结合时，您可以准确地看到导致特定状态的条件。
超深内存
PicoScope 6000E 系列示波器可在其超深捕获存储器中捕获多达 4 GB 的样本，比竞争对手的示波器多出许多倍。深度内存的好处是能够以最大采样速度捕获持续时间较长的波形。PicoScope 6000E 系列示波器可以以 200 ps 的分辨率捕获 200 ms。相比之下，具有 10 兆采样内存的示波器在相同的时间段内只能以 10 ns 的分辨率进行捕获 - 即分辨率的 1/50！
如果要捕获快速但间歇性的信号，例如数据包之间间隙较长的快速串行数据，或数据包之间具有毫秒间隙的纳秒激光脉冲，则超深内存非常宝贵。深存储器可用于存储模拟或数字样本，并且捕获存储器在您启用的任何通道和 MSO 端口之间共享。您还可以手动将内存拆分为最多 40 000 个段。设置触发器并在每个 segment 中存储单独的捕获（捕获之间的死区时间低至 300 ns）。获取数据后，您可以逐个浏览内存，一次一个段，直到找到要查找的事件。每个触发器都带有皮秒分辨率的时间戳，因此您可以准确查看每个事件的发生时间。

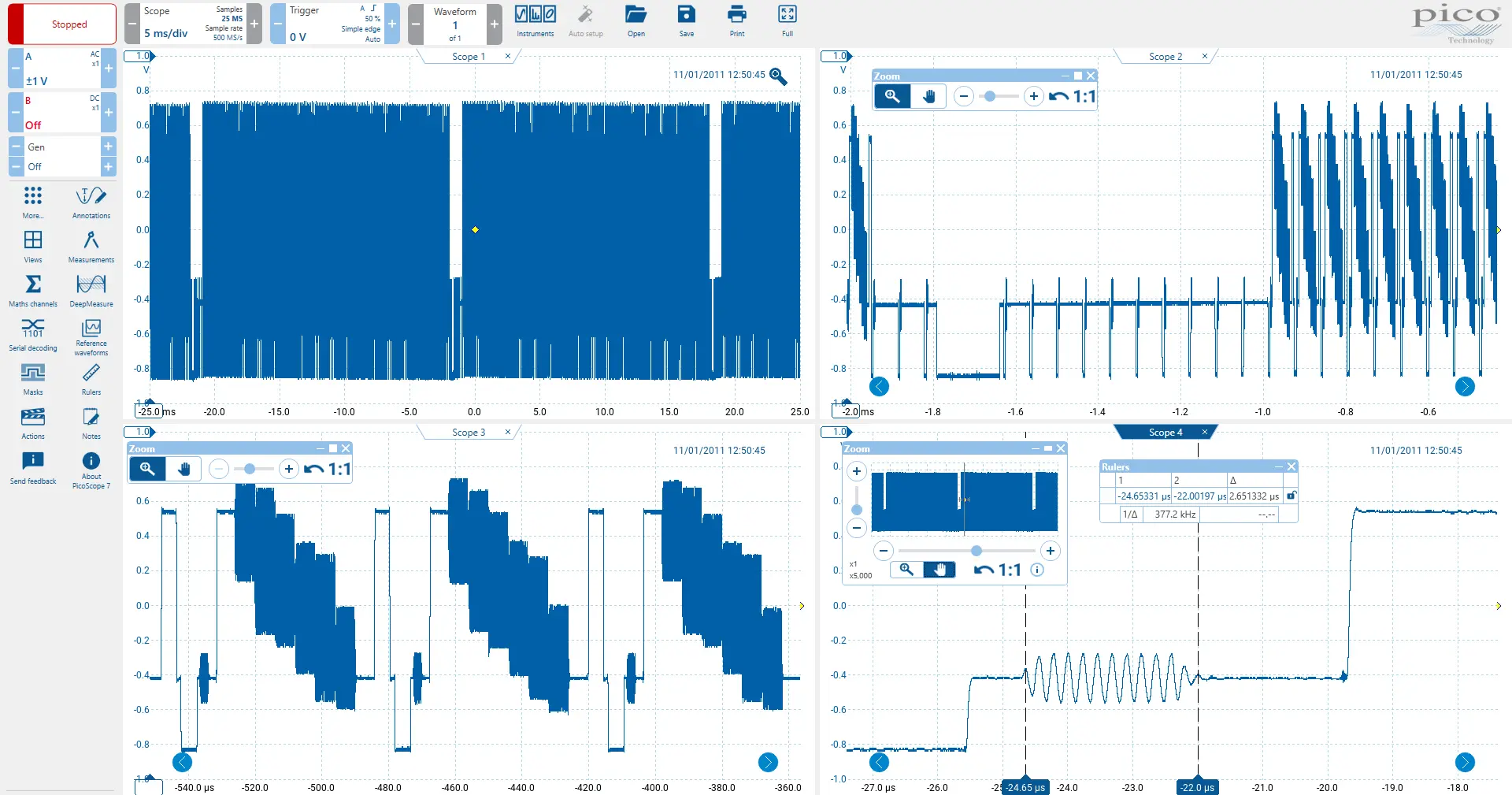

手动搜索 40 000 个片段会非常耗时，因此 PicoScope 软件还包括强大的工具来帮助您管理数据。掩码限制测试和颜色持久性模式可以快速发现故障。缩放功能允许您将波形放大多达 1 亿倍，并通过 Zoom Overview 窗口轻松控制缩放区域的大小和位置。PicoScope 6000E 系列将波形缓冲器、串行解码器和硬件加速与超深存储器相结合，是市场上功能最强大的示波器之一。
PicoScope 7 - 最好的不断改进
了解为什么 PicoScope 7 PC 示波器软件胜过传统的台式示波器，以及为什么它是寻求性能、效率和价值的专业人士的选择。
功能全面，无需额外费用： PicoScope 7 包括所有基本功能作为标准配置，无需昂贵的升级。与对串行解码器等选项额外收费的台式示波器不同，PicoScope 7 从一开始就提供 40 个解码器。通常，购买新的 PicoScope 比只为旧台式购买单个串行协议升级更具成本效益。
卓越的显示和处理能力：利用现有计算机的高分辨率显示器的强大功能，可查看比典型台式示波器多 10 倍的细节。PC 的高级处理功能使 PicoScope 7 能够提供超越传统示波器功能的复杂数学、测量和分析工具。
无缝连接和数据管理：将 PicoScope 连接到您的 PC 简化了数据的保存、共享和作。轻松将结果集成到报告中，离线工作，并与同事共享数据 - 即使是没有 PicoScope 的同事。这种便利性简化了您的工作流程并增强了协作。
直观且可定制的用户界面：PicoScope 7 具有用户友好的界面，可与鼠标和触摸屏输入无缝协作。适用于 Windows、Mac 和 Linux，您可以通过命名通道、选择颜色方案和主题、定义自定义探针、固定常用工具以便快速访问以及从 27 种语言中进行选择来个性化您的工作区。
面向未来的投资：PicoScope 拥有 30 多年提供免费软件更新和功能增强功能的经验，可确保您的投资保持价值。只需购买一次硬件，即可年复一年地享受持续改进和新功能。
选择 PicoScope 7 以获得全面、强大且面向未来的示波器解决方案，可提高您的工作效率并确保您保持领先地位。

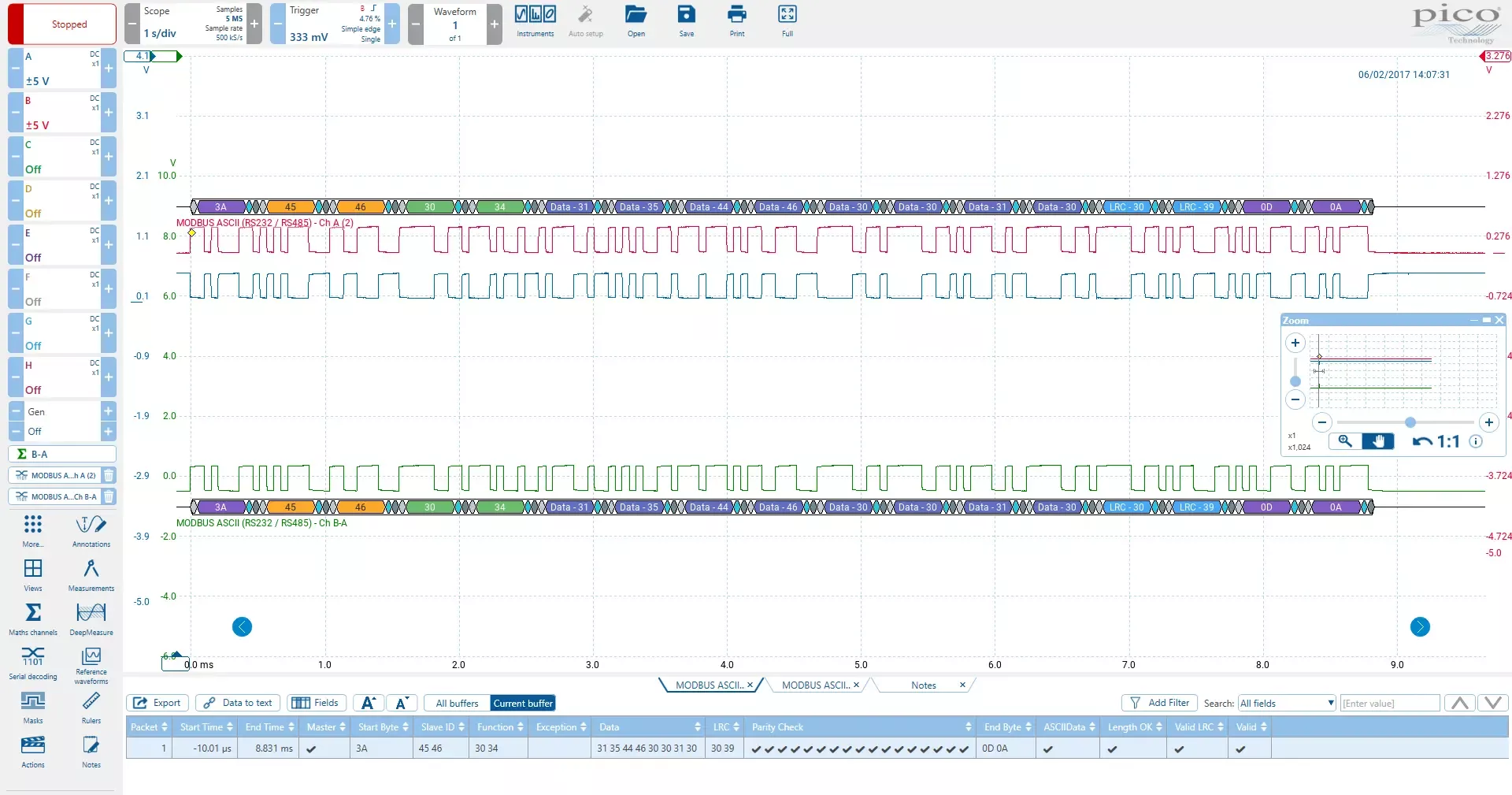

更智能的串行解码
解码更多

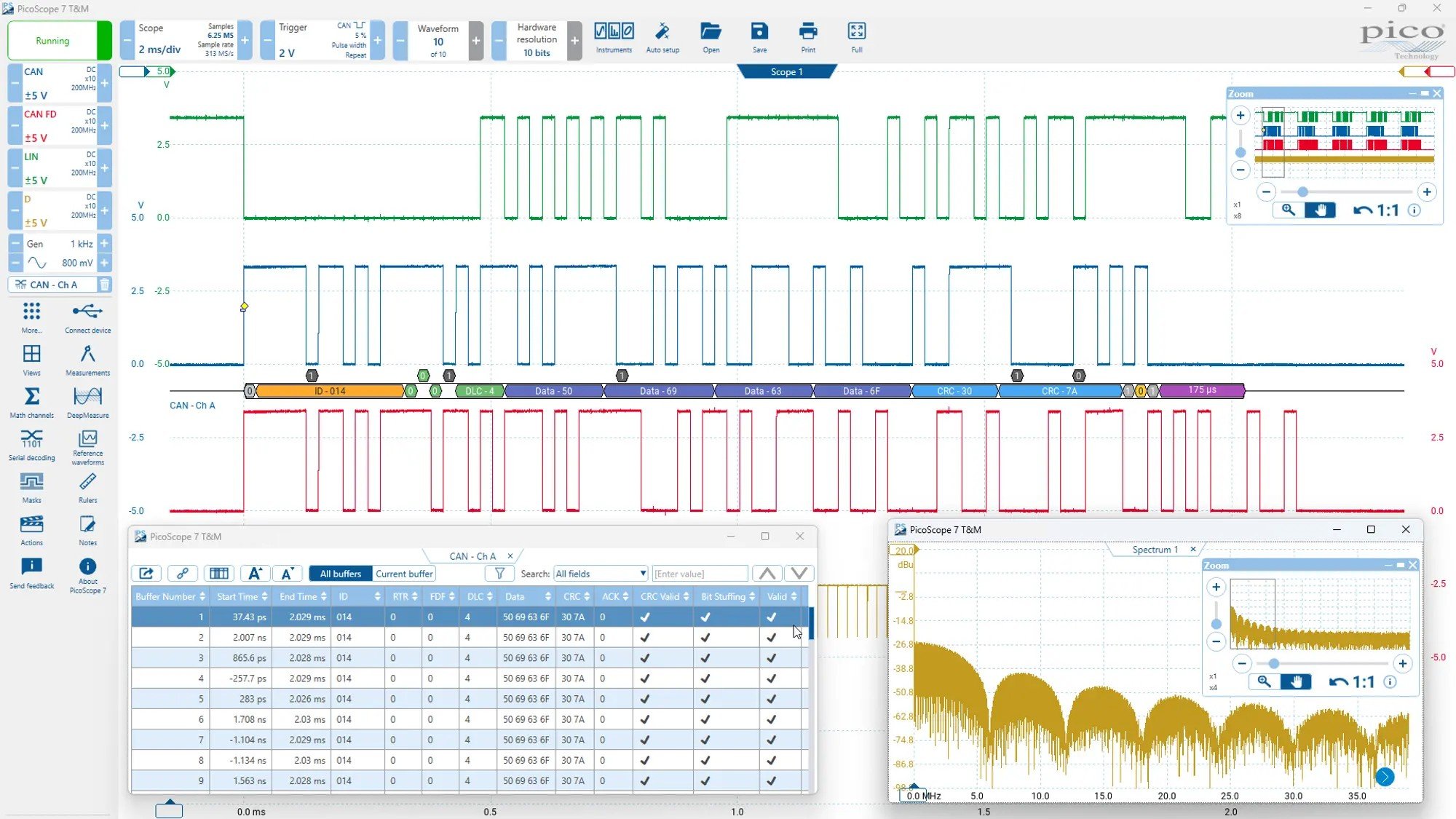

PicoScope 7 中的串行解码器功能包括许多工具，可快速简单地进行诊断和调试。连接 MSO 电缆，将它们分配给信号，然后就可以使用了。PicoScope 7 自动检测整个帧并将其划分为数据包，根据所使用的标准对每个数据包进行解码。图形显示可以配置为以十六进制、二进制、十进制或 ASCII 显示结果，以便您可以将其与其他事件对齐。
从 10BASE-T1S 以太网到三线或四线 SPI 再到 PMBus 的大量协议中进行选择。串行解码器可以混合使用数字和模拟通道，因此使用 PicoScope 6804E/6824E，这意味着一次最多可传输 24 个串行数据通道。这些通道几乎可以同时解码串行协议的任意组合 - 唯一的限制是带宽。
更快地分析

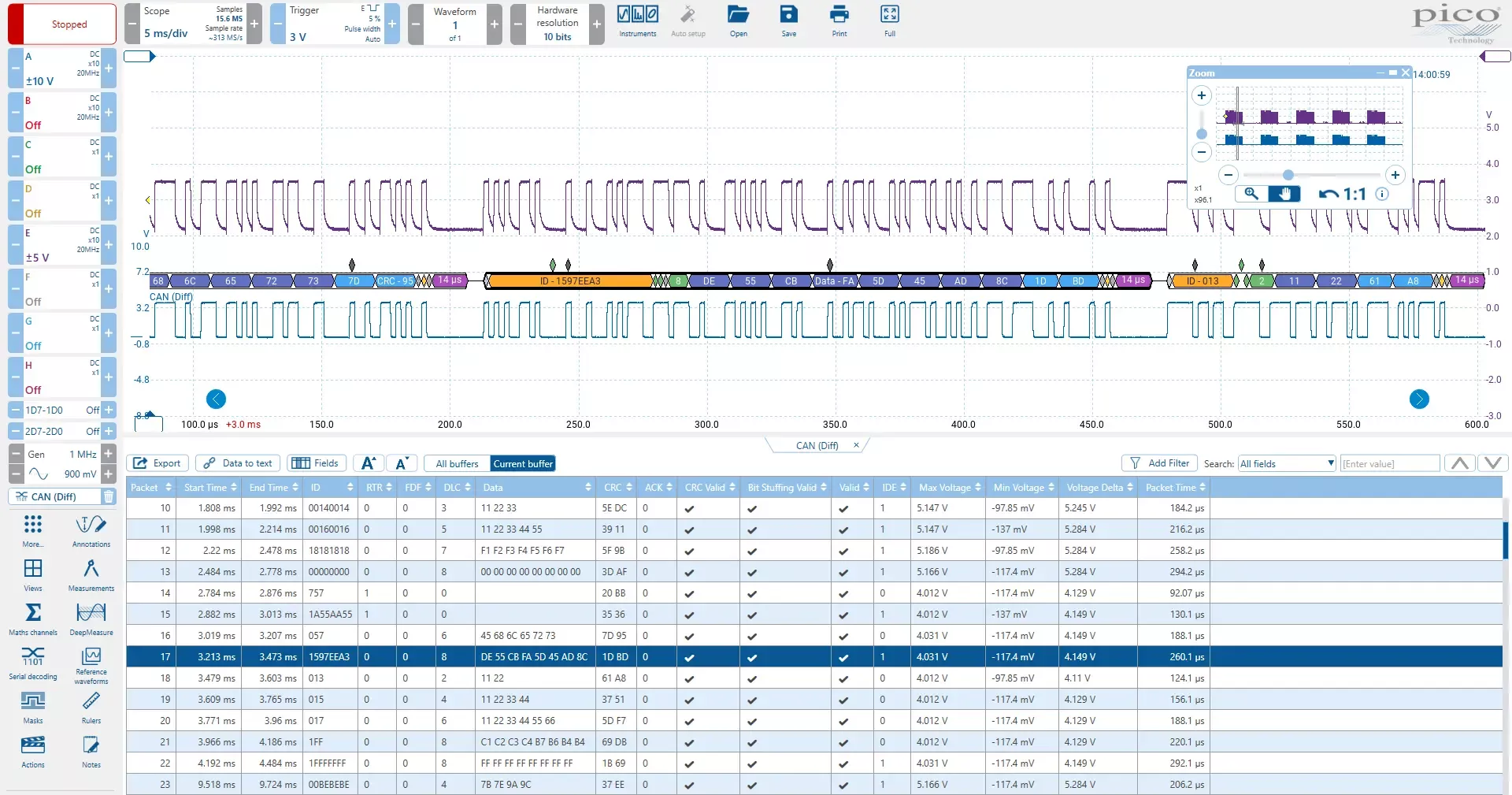

PicoScope 6000E 系列的深存储器允许记录大量串行数据，甚至跨多个通道。为了更轻松地分析所有这些信息，请导入一个链接文件，将数据从原始数字转换为人类可读的文本，并针对您的应用程序进行自定义。筛选行和列以快速排序和查找感兴趣的数据包，并自动突出显示错误。
统计数据可以更深入地了解物理层，例如逻辑高电压和低电压电平的变化。Timing analysis tools可帮助您检查设计每个部分的性能，并及早发现潜在危险。然后，轻松导出录制的数据以进行共享和发布。

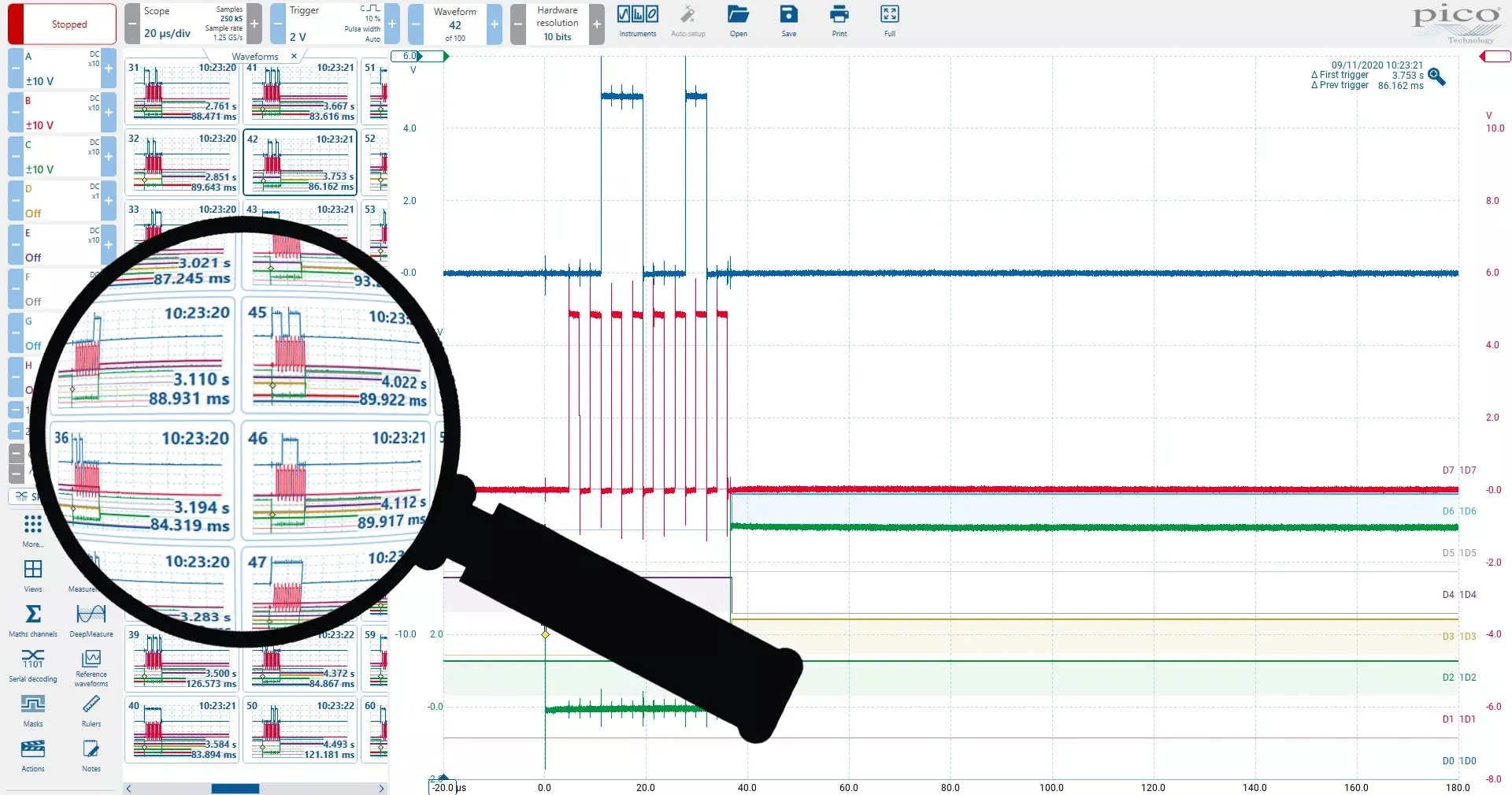

波形缓冲区和导航器
PicoScope 6000E 系列示波器的超深存储器意味着您可以保存多达 40000 个波形和多达 400 万个样本，但存在大量数据的风险。这就是为什么 PicoScope 7 将波形缓冲器和导航器与其他强大的工具（如模板、测量和 DeepMeasure）结合在一起，以产生一个非凡的硬件调试机器。
每个波形都标有以 1 秒分辨率捕获的时间，以及自第一次触发和上次触发以来的触发时间戳，分辨率为单采样（5 GS/s 时仅为 200 ps）。利用此信息，您可以轻松地交叉关联不同的事件。然后，使用掩码和度量来筛选和隐藏不需要的事件。使用 DeepMeasure 工具，选择计算整个内存或仅计算当前缓冲区，然后使用结果表立即滚动到感兴趣的时间。
