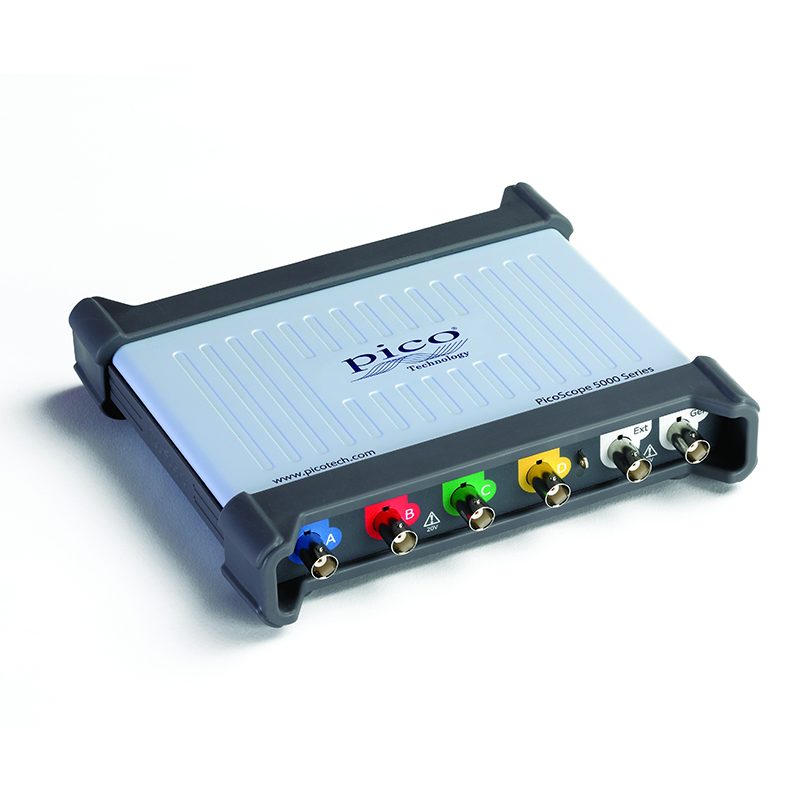

PicoScope 5000 系列

5000D提供高达16位的垂直分辨率和最大200MHZ带宽及1GS/s采样率。在输入通道使用多个高分辨率ADC通过不同的时间间隔和串行组合实现硬件的高分辨率可调，可实现1GS/S@8位，62.5MS/s@16位以及在这之间的其他多种灵活组合。
通道：2或4（+16数字通道）
带宽：60至200 MHz
最大采样：1 GS/s
立即购买

灵活分辨率 USB 示波器

  • FlexRes 8 至 16 位硬件分辨率

  • 高达 200 MHz 的模拟带宽

  • 1 GS/s 采样率，8 位分辨率

  • 62.5 MS/s 采样率（16 位分辨率）

  • 高达 512 MS 的捕获内存

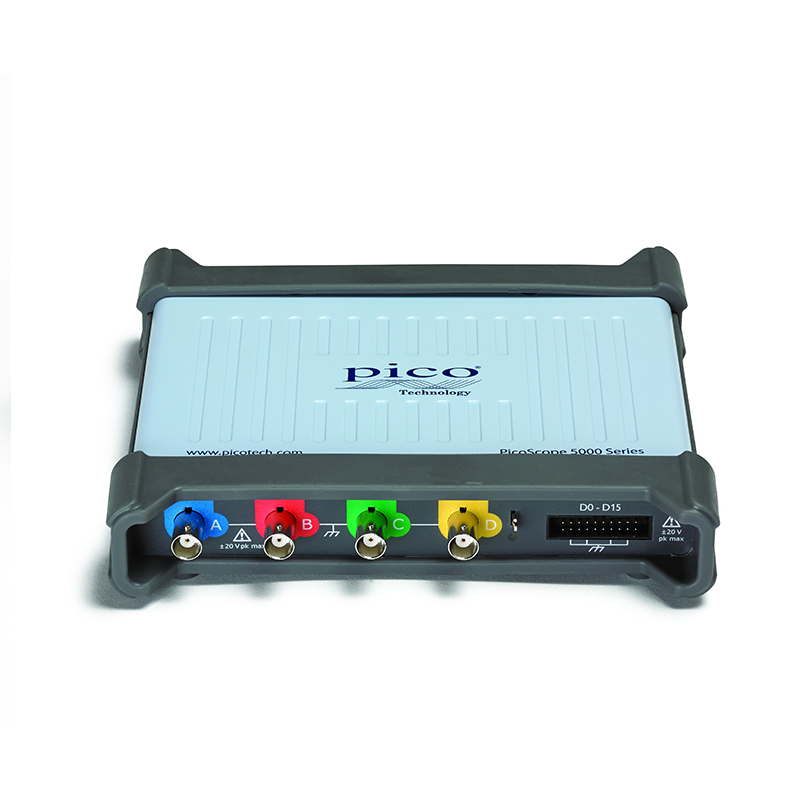

  • MSO 型号上的 16 个数字通道

  • 每秒 130000 个波形

  • 内置任意波形发生器

  • 标配 40 种串行解码协议

  • 高达 200 MHz 的频谱分析仪

今天的电子设计采用多种信号类型：模拟、数字、串行（高速和低速）、并行、音频、视频、配电等。所有这些都需要进行调试、测量和验证，以确保被测设备正常运行并符合规格。

为了处理各种信号类型，PicoScope 5000D FlexRes 硬件在输入通道上采用多个高分辨率 ADC，采用不同的时间交错和并行组合，以优化 8 位采样率至 1 GS/s、62.5 MS/s 时 16 位分辨率，或介于两者之间的其他组合 – 您可以根据每次测量的要求选择最合适的硬件分辨率。

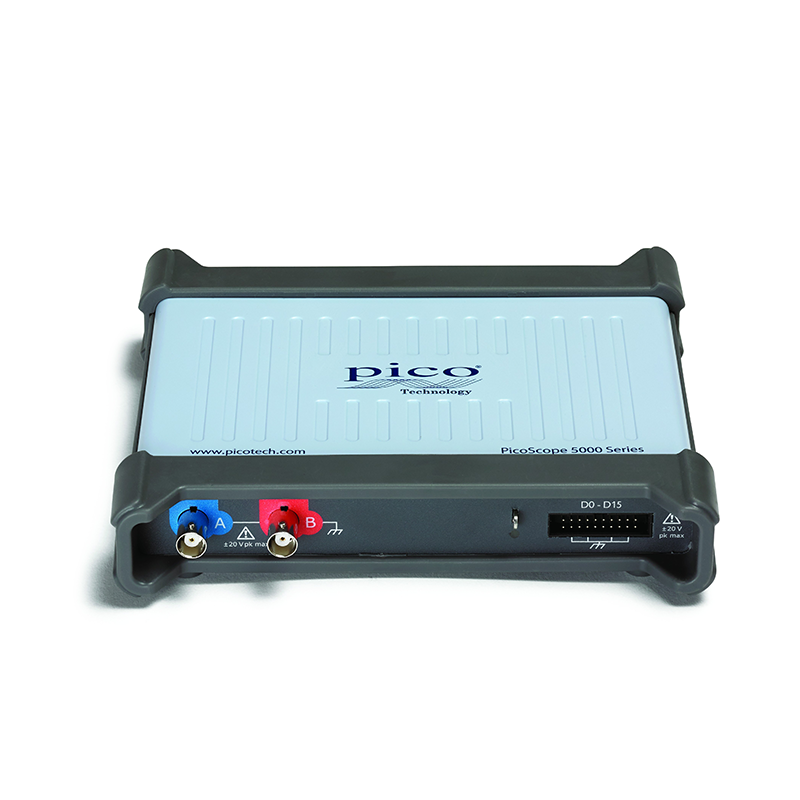

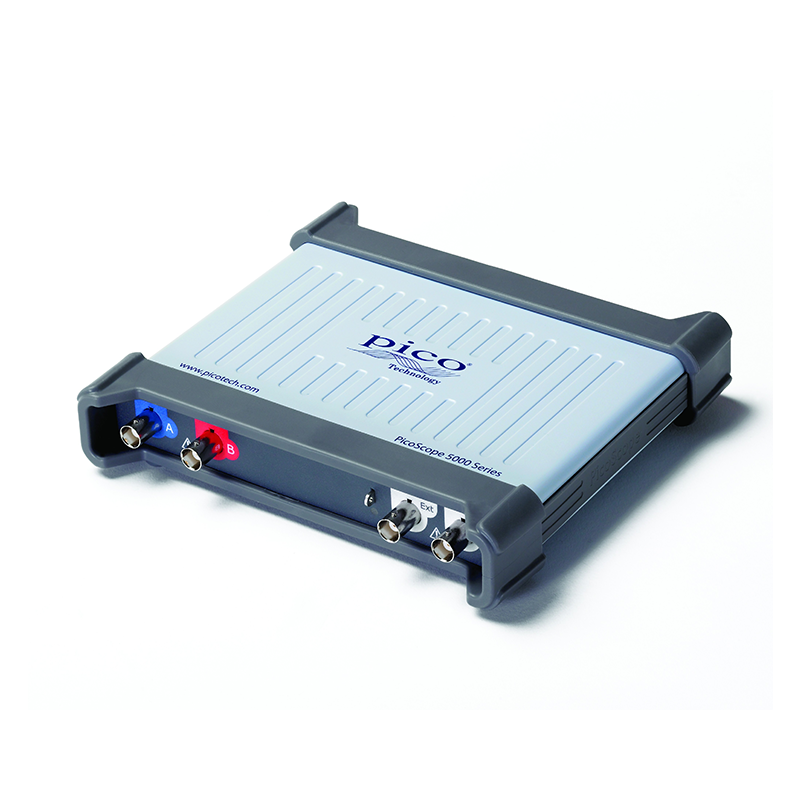

提供 2 通道和 4 通道型号，均采用 SuperSpeed USB 3.0 连接，可快速保存波形，同时保持与旧 USB 标准的兼容性。PicoSDK 软件开发套件支持以高达 125 MS/s 的速率连续流式传输到主机。该产品体积小、重量轻，并且由于其低功耗的无风扇设计而安静地运行。

PicoScope 5000D 系列由免费且定期更新的 PicoScope 软件提供支持，为许多应用（包括设计、研究、测试、教育、服务和维修）提供了理想的、经济高效的软件包。

什么是 FlexRes？

Pico FlexRes 灵活分辨率示波器允许您重新配置示波器硬件，以提高采样率或分辨率。这意味着您可以将硬件重新配置为用于查看数字信号的快速 （1 GS/s） 8 位示波器，或用于音频工作和其他模拟应用的高分辨率 16 位示波器。无论您是捕获和解码快速数字信号，还是寻找敏感模拟信号中的失真，FlexRes 示波器都是您的选择。

深度捕获内存

PicoScope 5000D 系列示波器具有 128 至 5.12 亿个样本的波形捕获存储器，比传统台式示波器大许多倍。深度存储器能够以最大采样速度捕获长时间的波形。事实上，PicoScope 5000D 系列可以捕获超过 500 ms 长的波形，分辨率为 1 ns。相比之下，具有 10 MB 采样存储器的示波器捕获的相同 500 ms 波形的分辨率仅为 50 ns。

深度内存在其他方面也很有用：PicoScope 允许您将捕获内存划分为多个段，最多 10 000 个。您可以设置触发条件，在每个 Segment 中存储单独的捕获，捕获之间的死区时间低至 1 μs。获取数据后，您可以一次单步执行内存一个段，直到找到要查找的事件。包含强大的工具，允许您管理和检查所有这些数据。除了模板极限测试和颜色持久性模式等功能外，PicoScope 软件还使您能够将波形放大数百万倍。使用 Zoom Overview 窗口可以轻松控制缩放区域的大小和位置。

其他工具，例如 DeepMeasureTM、串行解码和硬件加速与深度存储器配合使用，使 PicoScope 5000D 系列成为市场上功能最强大的示波器之一。

任意波形和函数发生器

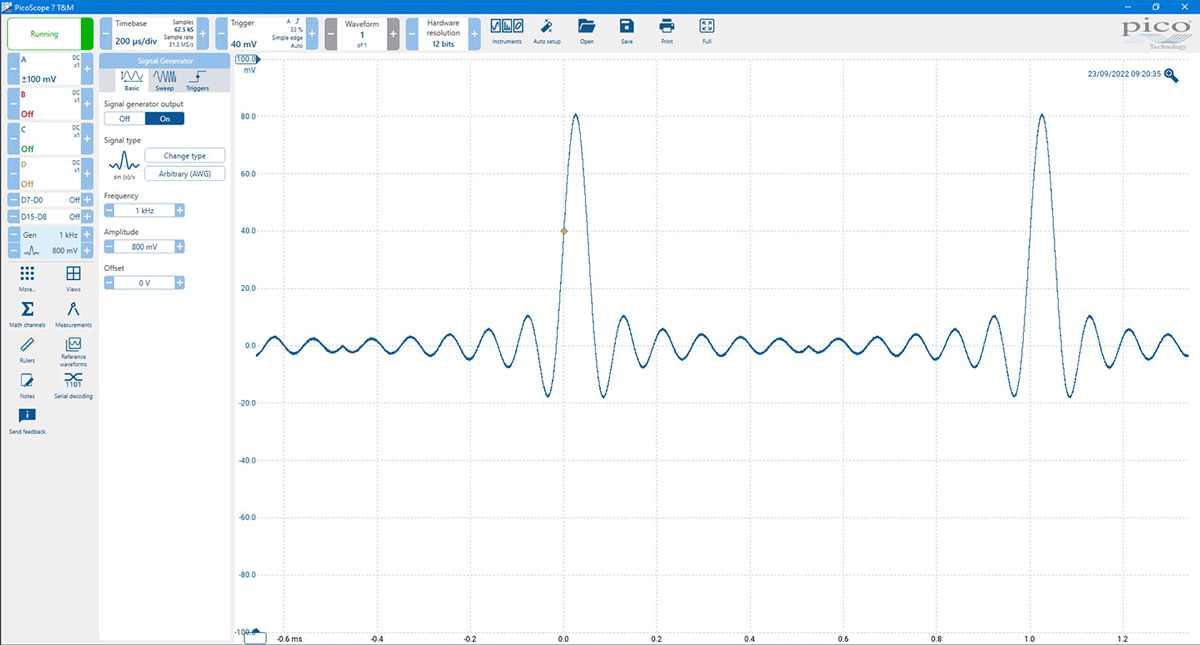

所有 PicoScope 5000D 装置均内置 14 位 200 MS/s 任意波形发生器 （AWG）。您可以使用内置编辑器创建和调整任意波形，从现有示波器轨迹中导入波形，或从电子表格加载波形。








AWG 还可以用作函数发生器，具有一系列标准输出信号，包括正弦波、方波、三角波、直流电平、白噪声和 PRBS。除了用于设置电平、偏移和频率的基本控件外，更高级的控件还允许您扫描一系列频率。

结合频谱峰值保持选项，这使其成为测试放大器和滤波器响应的强大工具。触发工具允许您在满足各种条件时输出波形的一个或多个周期，例如示波器触发或模板极限测试失败。




高信号完整性

在笔克，我们为产品的动态性能感到自豪。精心的前端设计和屏蔽减少了噪声、串扰和谐波失真。

超过 25 年的高分辨率示波器设计经验改进了脉冲响应和带宽平坦度。

在示波器的全分辨率下，1：1 缩放时的灵敏度高达 2 mV/div，令人印象深刻。如果您需要更高的灵敏度，只需切换到高分辨率模式并放大即可。将 14 位模式和缩放相结合，可提供 200 μV/div 的灵敏度，同时仍可提供超过 8 位的可用分辨率。

低电平信号的高分辨率

通过分辨率增强，PicoScope 5000D 可以在高缩放系数下显示低电平信号。

这使您可以查看和测量叠加在较大 DC 或低频电压上的噪声和纹波等特征。此外，你可以在每个通道上单独使用 Lowpass Filtering 参数，以隐藏噪声并显示底层信号。

软件开发工具包 - 编写您自己的应用程序

软件开发工具包 （SDK） 允许您编写自己的软件，包括适用于 Microsoft Windows、Apple Mac （macOS） 和 Linux（包括 Raspberry Pi 和 BeagleBone）的驱动程序。

示例代码显示了如何与第三方软件包（如 Microsoft Excel、National Instruments LabVIEW 和 MathWorks MATLAB）接口。

还有一个活跃的 PicoScope 用户社区，他们在 Pico 论坛和 picotech.com 网站的 PicoApps 部分共享代码和应用程序。对面显示的频率响应分析仪是最受欢迎的第三方应用程序之一。

可移植性

PicoScope 5000 示波器体积小、重量轻、便于携带。

在实验室中，它将占用最少的工作台空间，而对于移动中的工程师来说，它们可以整齐地放入笔记本电脑包中。
