PicoScope 3000E 系列
PicoScope 3000E 系列 - 功能、便携性和性能
PicoScope 3000E 系列实现了 USB 供电示波器的多项第一：首次达到 500 MHz，首次达到 5 GS/s 采样，首次具有超过 1 GS 的缓冲存储器。
小巧轻便、便携
Pico 再次重新定义了基于 PC 的示波器，具有高达 500 MHz 的带宽和 5 GS/s，采用紧凑、轻便、便携的 USB 供电封装。
PicoScope 3000E 系列是一系列 USB 供电的 PC 示波器，在 MSO 型号上提供 4 个模拟通道和 16 个数字逻辑分析仪通道。PicoScope 3000E 示波器提供高性能规格，非常适合在实验室或移动中研究高级电子和各种嵌入式系统技术的工程师。
先进的 PicoScope 7 软件（Windows、Mac 或 Linux）易于使用，同时提供高端功能，包括 40 个串行解码器、模板极限测试以及一系列高级测量和数学函数。
软件开发工具包 （PicoSDK） 也适用于希望编写自己的软件或使用 LabVIEW 和 MATLAB 等第三方应用程序的客户。
高带宽、高采样率、深内存
500 MHz 带宽与 5 GS/s 的实时采样率相匹配，可以详细显示高频信号细节。
PicoScope 3000E 系列提供业界领先的 2 GS 捕获内存，可用于以 5 GS/s 的速度采样，一直到 20 ms/div（总捕获时间 200 ms）。或者，可以将内存分成多个段，以快速连续地将数千个波形捕获到波形缓冲区中。
一系列强大的工具可让您充分利用这种深度缓冲内存。易于使用的缩放功能让您只需用鼠标或触摸屏拖动即可缩放和重新定位显示屏，模板测试可以扫描 1000 多个波形，DeepMeasureTM 可以对波形进行数百万次测量，以快速确定需要调查的区域。
SuperSpeed USB 3.0 接口和硬件加速确保显示流畅且响应迅速，同时仍能让您看到巨形中的每个毛刺。
PicoScope 3417E / 3418E 输入、输出和指示器
- 前面板
- 后面板
- 超高速USB-C连接

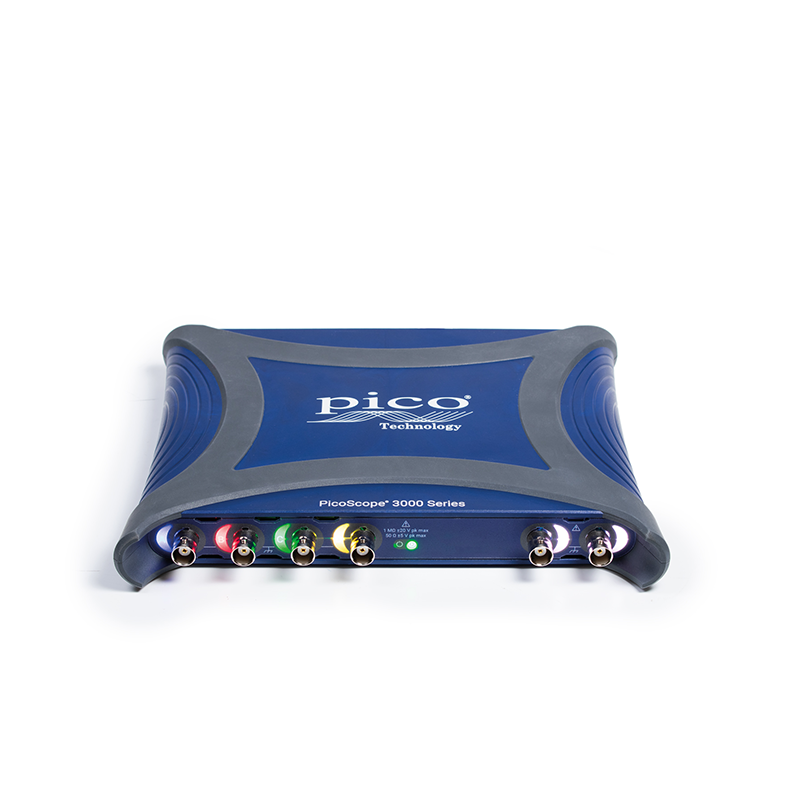

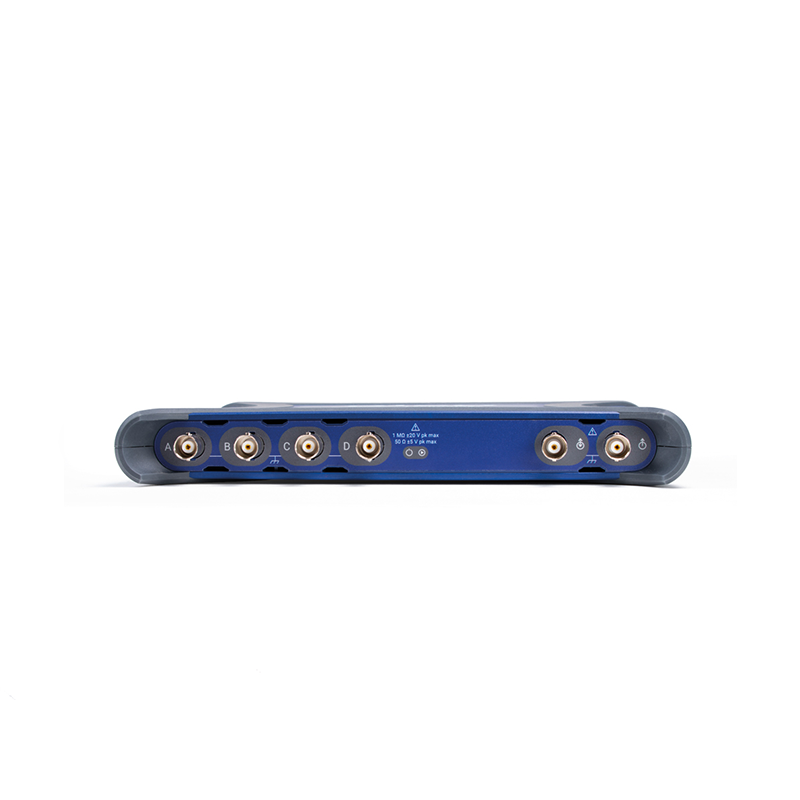

示波器的前面板汇集了四个通道的指示灯、这些通道的 BNC 连接器以及显示电源和状态的 LED。它还包括用于 AUX I/O 的 BNC，可用作外部触发输入或输出，以及 AWG（任意波形发生器/信号发生器）输出。
在示波器的背面，您会找到几个端口：一个 Kensington NanoSaver® 安全插槽、一个带锁定螺钉的 USB-C 端口和一个用于外部电源的独立 5 V USB-C 端口（以备不时之需）。
PicoScope 3000E 系列仪器具有与主机的 USB-C SuperSpeed 连接，只需一根 USB-C 电缆即可为示波器提供闪电般快速的波形和电源保存。为了保持与旧 USB 标准的兼容性，还提供了 USB-A 转 USB-C 电缆，以及用于无法提供示波器全部功率要求的 USB 端口的外部电源适配器。
您是否知道 PicoSDK® 支持以超过 300 MS/s 的速率将 USB 连续流式传输到主机？USB 连接不仅允许高速数据采集和传输，还可以快速轻松地从现场打印、复制、保存和通过电子邮件发送数据。
PicoScope 3000E 混合信号型号
PicoScope 3000E MSO 型号增加了 16 个数字通道，使您能够准确地对模拟和数字信号进行时间关联。
数字通道可以分组并显示为总线，每个总线值以十六进制、二进制或十进制或电平显示（用于 DAC 测试）。您可以在模拟和数字通道中设置高级触发器。
数字输入还为串行解码选项带来了额外的功率。您可以同时解码所有模拟和数字通道上的串行数据，从而提供多达 20 个数据通道 - 例如，同时解码多个 SPI、I2C、CAN 总线、LIN 总线和 FlexRay 信号。
所有 MSO 型号均随附 20 路 25 cm 数字 MSO 电缆和 MSO 测试夹。
PicoScope 7 - 最好的不断改进
了解为什么 PicoScope 7 PC 示波器软件胜过传统的台式示波器，以及为什么它是寻求性能、效率和价值的专业人士的选择。
功能全面，无需额外费用： PicoScope 7 包括所有基本功能作为标准配置，无需昂贵的升级。与对串行解码器等选项额外收费的台式示波器不同，PicoScope 7 从一开始就提供 40 个解码器。通常，购买新的 PicoScope 比只为旧台式购买单个串行协议升级更具成本效益。
卓越的显示和处理能力：利用现有计算机的高分辨率显示器的强大功能，可查看比典型台式示波器多 10 倍的细节。PC 的高级处理功能使 PicoScope 7 能够提供超越传统示波器功能的复杂数学、测量和分析工具。
无缝连接和数据管理：将 PicoScope 连接到您的 PC 简化了数据的保存、共享和作。轻松将结果集成到报告中，离线工作，并与同事共享数据 - 即使是没有 PicoScope 的同事。这种便利性简化了您的工作流程并增强了协作。
直观且可定制的用户界面：PicoScope 7 具有用户友好的界面，可与鼠标和触摸屏输入无缝协作。适用于 Windows、Mac 和 Linux，您可以通过命名通道、选择颜色方案和主题、定义自定义探针、固定常用工具以便快速访问以及从 27 种语言中进行选择来个性化您的工作区。
面向未来的投资：PicoScope 拥有 30 多年提供免费软件更新和功能增强功能的经验，可确保您的投资保持价值。只需购买一次硬件，即可年复一年地享受持续改进和新功能。
选择 PicoScope 7 以获得全面、强大且面向未来的示波器解决方案，可提高您的工作效率并确保您保持领先地位。
用于串行解码的示波器
使用 PicoScope USB 示波器软件体验无与伦比的串行数据分析，该软件现在能够解码 40 种不同的协议，包括 10BASE-T1S、1-Wire、I2C、SPI、UART、CAN 等（有关详细信息，请参见图像）。PicoScope 3000E 系列具有深存储器和高采样率，非常适合复杂的串行数据分析，支持同时解码多个协议。
在 MSO 型号上，模拟和数字通道都可用于解码多达 20 个通道的串行数据，从而使您能够灵活地同时解码多条总线。
主要特点：
全面的协议支持：解码当前使用示波器所有通道的多个不同协议，为复杂应用提供广泛的多功能性。
高分辨率数据可视化：在公共时间轴上以十六进制、二进制、十进制或 ASCII 格式查看波形正下方的解码数据。错误帧以红色突出显示以便快速识别，并且可以放大以详细调查噪声或信号完整性问题。
详细的表格格式：查看解码帧的完整列表，包括所有数据、标志和标识符。使用筛选可专注于特定帧或搜索具有特定属性的帧。statistics 选项可以更深入地了解物理层，揭示帧时间和电压电平。单击表格中的任意帧可放大其对应的波形。
导出和离线分析：轻松导出表格视图数据以进行离线查看和分析，确保您可以随时随地处理数据。
链接文件功能：通过将值交叉引用到人类可读的文本来加速分析。
随身携带您的电子实验室
告别笨重的示波器。PicoScope 3000E 系列采用时尚、轻便、便携的设计，提供高性能。
在实验室中，它占用的空间比台式电脑少，同时具有使用 PC 的高分辨率显示器、处理能力、存储和连接性的所有优势。
对于移动中的工程师，您现在可以将内窥镜放在笔记本电脑包中，以备在现场使用。无需前往实验室，实验室与您同行。
任意波形和函数发生器
PicoScope 3000E 型号配有复杂的内置函数发生器。该发生器不仅限于正弦波和方波等标准波形，还支持各种其他波形，包括高斯波形和 PRBS。它的频率范围为 100 μHz 至 20 MHz，具有频率扫描功能，非常适合与频谱分析仪功能一起使用，以测试放大器和滤波器响应。
所有型号还包括一个 14 位 200 MS/s 任意波形发生器 （AWG）。AWG 波形可以使用内置编辑器创建或编辑，也可以从示波器轨迹导入或从 CSV 文件导入。
高级工具允许在满足各种条件时输出波形的一个或多个周期，例如示波器触发、辅助输入上的事件、模板测试失败或测量超出设定限值。
信号保真度和质量
PicoScope 3000E 系列具有低噪声、最小串扰和低谐波失真的特点。高分辨率处理可确保详细和准确的波形表示，即使在高缩放级别下也是如此。
为了确保精度、高准确度和可重复性，采样数据的所有处理都以比原始 ADC 样本更高的分辨率进行，最小为 16 位。这意味着，当使用数学通道、插值、滤波或分辨率增强等功能时，您可以真正看到信号中揭示的额外细节。
我们为产品的动态性能感到自豪，并详细发布了我们的规格。结果很简单：当您探测电路时，您可以信任您在屏幕上看到的波形。
低电平信号的高分辨率
PicoScope 3000E 具有 8 至 14 位分辨率（分辨率增强）和 1 mV/div 输入灵敏度，可以在高缩放系数下显示低电平信号。屏幕截图显示了注入 1 kHz 方波的 100 kHz 正弦波，增强到 14 位分辨率后查看。尽管纹波位于其 50 倍大小的信号上，但 PicoScope 3000E 的高分辨率和深度内存允许您放大以查看和测量每个细节。
与其他示波器相比，PicoScope 3000E 系列不仅具有更宽的滤波器组（20 MHz、50 MHz、100 MHz、200 MHz、350 MHz、500 MHz - 取决于型号），而且由于它们同时包含模拟和数字组件，因此效率更高。这意味着来自 整个信号链（包括 ADC）的噪声被衰减。例如，10 位模式和 20 MHz 滤波器的组合允许以低至 23 μV RMS 的噪声水平查看非常小的信号。
FFT 频谱分析仪
集成的 FFT 频谱分析仪提供详细的频域分析，非常适合识别噪声、串扰和信号失真。PicoScope 中的频谱分析仪属于快速傅里叶变换 （FFT） 类型，与传统的扫描频谱分析仪不同，它可以显示单个非重复波形的频谱。PicoScope 的频谱分析功能拥有多达 100 万个点和全面的测量工具，是首屈一指的。
只需单击一个按钮，即可显示有源通道的频谱图，最大频率可达示波器的带宽。要关注特定频率范围，您可以直接设置分析仪频率轴的开始和停止值。
您可以显示多个频谱视图以及相同数据的示波器视图。显示屏上可添加一整套自动频域测量功能，包括 THD、THD+N、SNR、SINAD 和 IMD。您甚至可以同时使用 AWG 和频谱模式来执行扫描标量网络分析。
频谱与波形缓冲器配合使用，因此您可以捕获和倒带数千个频谱图，或者为什么不使用模板极限测试来自动扫描它们呢？频谱掩码还可以与 PicoScope作配合使用，因此您可以让频谱持续运行，并选择将掩码故障保存到磁盘，甚至发出声音警报。
FFT 频谱设置
通过各种设置，您可以控制频带数量（FFT bin）、缩放（包括对数/对数）和显示模式（瞬时、平均或峰值保持）。选择窗口功能允许您优化选择性、准确性或动态范围。
