功能、便携性和性能

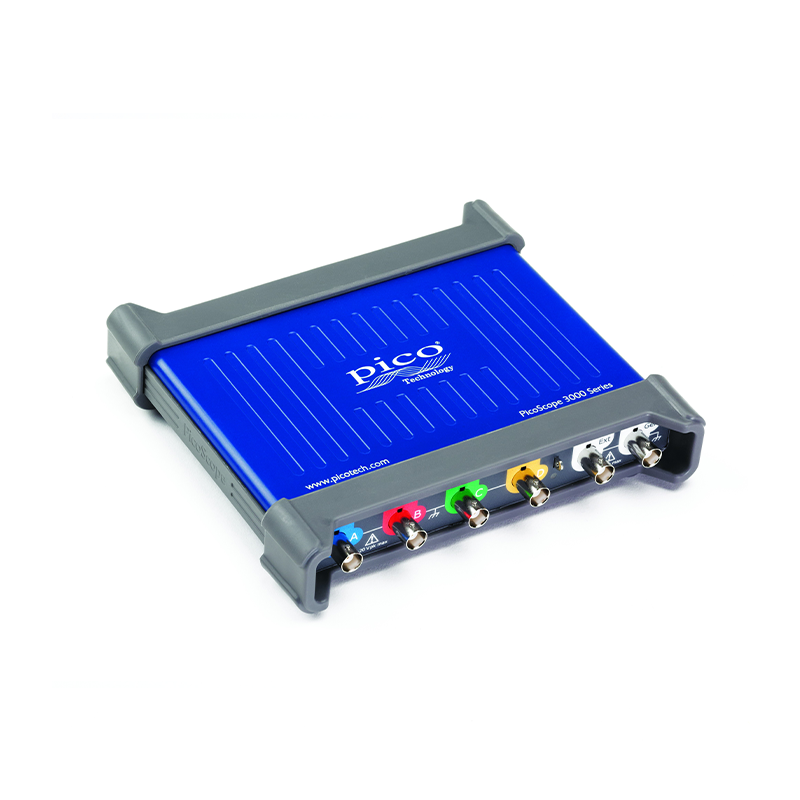

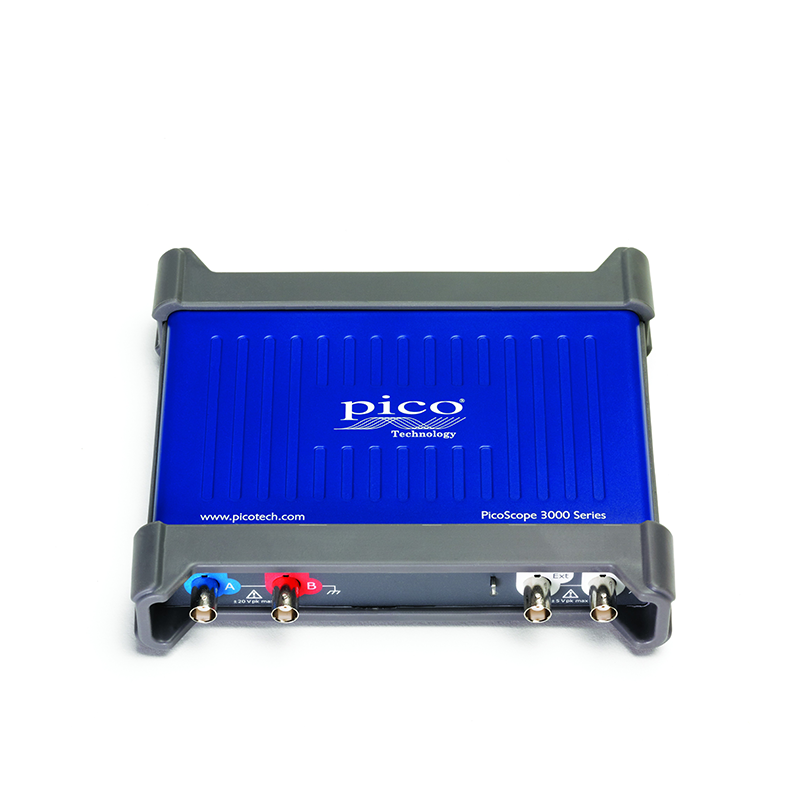

PicoScope 3000 系列 USB 供电的 PC 示波器体积小、重量轻、便于携带，可轻松放入笔记本电脑包中，同时提供一系列高性能规格。

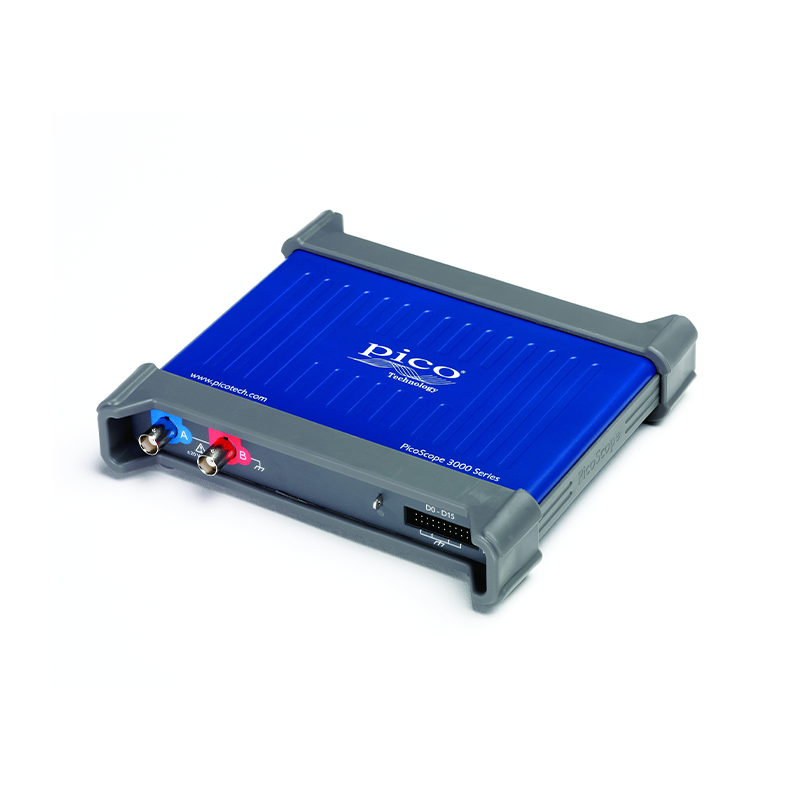

这些示波器提供 2 或 4 个模拟通道和一个内置函数/任意波形发生器。MSO 型号增加了 16 个数字通道。主要性能指标：

• 200 MHz 模拟带宽

• 1 GS/s 实时采样

• 512 MS 缓冲存储器

• 每秒 100,000 个波形

• 16 通道逻辑分析仪（MSO 型号）

• 标配解码 30 多种串行协议

• 任意波形发生器

• USB 3.0 连接并供电

• 标配串行解码和模板测试

• Windows、Linux 和 Mac 软件

这些器件由先进的 PicoScope 软件提供支持，为许多应用提供了理想的、经济高效的封装，包括嵌入式系统设计、研究、测试、教育、服务和维修。

高带宽和采样率

尽管尺寸紧凑且成本低，但带宽高达 200 MHz 时，性能丝毫不受影响。此带宽与高达 1 GS/s 的实时采样率相匹配，允许详细显示高频。对于重复信号，通过使用等效时间采样 （ETS） 模式，可以将最大有效采样率提高到 10 GS/s。

其他示波器具有较高的最大采样率，但如果没有深度存储，它们无法在较长的时基上维持这些采样率。PicoScope 3000 系列提供高达 5.12 亿个样本的存储深度，超过此价格范围内的任何其他示波器，这使得 PicoScope 3406D MSO 能够以 1 GS/s 的速度一直采样到 50 ms/div（总捕获时间 500 ms）。

管理所有这些数据需要一些强大的工具。有一组缩放按钮，以及一个概览窗口，让您只需使用鼠标或触摸屏拖动即可缩放和重新定位显示屏。几百万的缩放系数是可能的。其他工具（如波形缓冲器、模板极限测试、串行解码和硬件加速）与深度存储器配合使用，使 PicoScope 3000 系列成为市场上功能最强大的示波器之一。

串行总线解码和协议分析

PicoScope 包含的串行解码器比市场上任何其他示波器都多（40 个，而且还在增加）。所有解码器均作为标准配置*提供，无需可选附加功能或购买许可证。我们的定期免费软件更新会在发布新的解码器时提供它们。

• 解码和显示多个协议：您可以同时解码多个不同的协议（例如 CAN、LIN 和 FlexRay）。唯一的限制是可用通道的数量。PC 显示器的高分辨率非常适合此类复杂的应用。

• 数据可视化：在公共时间轴上以十六进制、二进制、十进制或 ASCII 格式查看波形正下方的解码数据。错误帧以红色突出显示以便快速识别，并且可以放大以详细调查噪声或信号完整性问题。

• 图形格式在公共时间轴上显示波形下方的解码数据，误差帧标记为红色。可以缩放这些帧以研究杂色或失真。

• 详细的表格格式：查看解码帧的完整列表，包括所有数据、标志和标识符。使用筛选可专注于特定帧或搜索具有特定属性的帧。statistics 选项可以更深入地了解物理层，揭示帧时间和电压电平。单击表格中的任意帧可放大其对应的波形。

• 导出和离线分析：轻松导出表格视图数据以进行离线查看和分析，确保您可以随时随地处理数据。

• 链接文件功能：通过将值交叉引用到人类可读的文本来加速分析。

• 导入：PicoScope 可以使用电子表格将十六进制数据解码为用户定义的文本字符串。

任意波形和函数发生器

所有 PicoScope 3000D 装置的前面板上都有一个内置函数发生器（正弦、方波、三角、直流电平、白噪声、PRBS 等）。PicoScope 3000D MSO 型号的连接器位于后面板上。

除了用于设置电平、偏移和频率的基本控件外，更高级的控件还允许您扫频一系列频率。结合频谱峰值保持选项，这使其成为测试放大器和滤波器响应的强大工具。

触发工具允许在满足各种条件（例如示波器触发或模板极限测试失败）时输出波形的一个或多个周期。

还包括一个 14 位 80 MS/s 任意波形发生器 （AWG）。AWG 波形可以使用内置的 AWG 编辑器创建或编辑，从示波器轨迹导入，或从电子表格加载。

FFT 频谱分析仪

频谱视图绘制幅度与频率的关系图，揭示原本会隐藏在示波器视图中的细节。它非常适合查找信号中的噪声、串扰或失真。PicoScope 中的频谱分析仪属于快速傅里叶变换 （FFT） 类型，与传统的扫描频谱分析仪不同，它可以显示单个非重复波形的频谱。PicoScope 的 FFT 具有高达 100 万个点，具有出色的频率分辨率和低本底噪声。

只需单击一个按钮，即可显示有源通道的频谱图，最大频率可达示波器的带宽。要关注特定频率范围，您可以直接设置分析仪频率轴的开始值和停止值。通过各种设置，您可以控制频带数量（FFT bin）、开始/停止频率、缩放（包括对数/对数）和显示模式（瞬时、平均或峰值保持）。选择窗口功能允许您优化选择性、准确性或动态范围。

您可以显示多个频谱视图以及相同数据的示波器视图。显示屏上可添加一整套自动频域测量功能，包括 THD、THD+N、SNR、SINAD 和 IMD。您甚至可以同时使用 AWG 和频谱模式来执行扫描标量网络分析。

频谱与波形缓冲器配合使用，因此您可以捕获和倒带数千个频谱图，或者为什么不使用模板极限测试来自动扫描它们呢？频谱掩码还可以与 PicoScope作配合使用，因此您可以让频谱持续运行，并选择将掩码失败保存到磁盘，甚至发出警报。

信号完整性

大多数示波器都是根据价格制造的。PicoScope 是按照规范构建的。

精心的前端设计和屏蔽减少了噪声、串扰和谐波失真。多年的示波器设计经验可以在改进的带宽平坦度和低失真方面看出。

我们为产品的动态性能感到自豪，与大多数示波器制造商不同，我们详细发布了我们的规格。结果很简单：当您探测电路时，您可以信任您在屏幕上看到的波形。

USB 连接

USB 连接不仅允许高速数据采集和传输，还可以快速轻松地从现场打印、复制、保存和通过电子邮件发送数据。USB 供电消除了随身携带笨重的外部电源的需要，使该套件对于移动中的工程师来说更加便携。

PicoScope 3000 系列示波器具有超高速 USB 3.0 连接，使已经优化的数据传输和波形更新速率过程更加快速。USB 3.0 连接的其他好处包括：使用 SDK 时可以更快地保存波形和更快的无间隙连续流，最高可达 125 MS/s，同时该示波器仍向后兼容较旧的 USB 系统。
